Комплект бодилифт GW Hover (30мм)

Боди-лифт - самый безобидный тюнинг для увеличения пространства в колесных арках. При таком лифте сохраняются почти все заводские настройки подвески и машина уверенно управляется на скоростях.

Применяемость

Комплект проставок и крепежных элементов предназначенный для поднятия кузова относительно рамы (бодилифта), на автомобилях Great Wall Hover H2 (H3) (H5).

Назначение

Боди лифт или лифт кузова автомобиля позволяет приподнять кузов над рамой и установить колеса большего размера, тем самым увеличить клиренс автомобиля. Это улучшит проходимость внедорожника. Бодилифт заключается в установке специального набора проставок между кузовом и рамой и применяется соответственно только для рамных автомобилей.

Характеристики

1. Габаритные размеры в упаковке, м: 0.170х0.19х0.07;
2. Вес, кг: 2.98;
3. Объем, м3: 0.0023;
4. Высота проставок: 30 мм;
5. Цвет: черный;
6. Материал: капролон.

Преимущества

1. Рекомендуется использовать проставки из капролона. Он устойчив к воздействию масел, спиртов, щелочей и т.п., не боится морозов и имеет температуру плавления не меньше 220°C;
2. Капролон не гниет, и его прочность составляет не менее 130 МПа;
3. Проставки для бодилифта из капролона химически устойчивы к воздействию агрессивной внешней среды и не теряют своих рабочих качеств в температурах от -40…+70 °C;
4. Капролон имеет отличные физические свойства, в том числе способность к поглощению динамических нагрузок и высокий предел прочности.

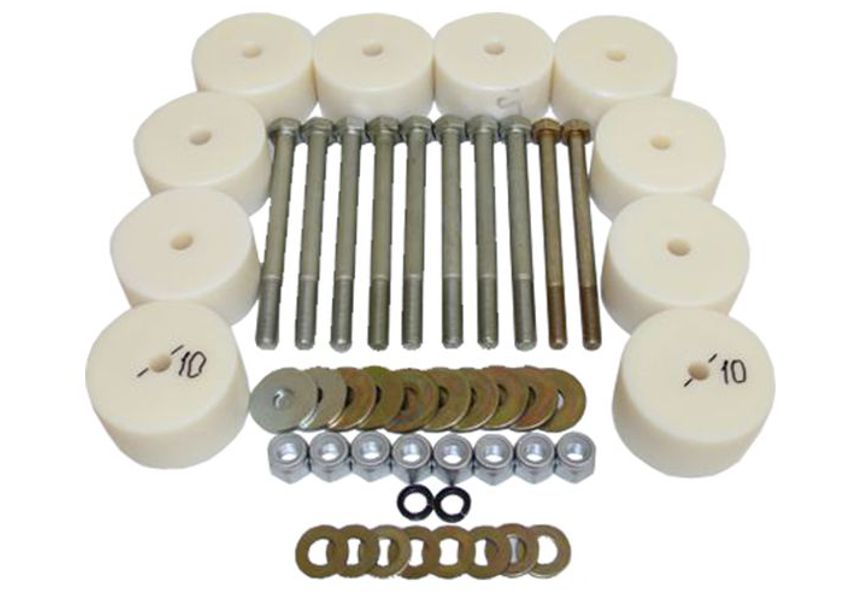

Состав комплекта

1. Проставка (материал-капролон) d30 мм - 10 шт.;
2. Болт (класс прочности не менее 8.8) d12 мм - 8 шт.;
3. Болт (класс прочности не менее 8.8) d10 мм - 2 шт.;
4. Шайба - 18 шт.;
5. Гайка - 8 шт.

Установка

1. Ограничить машину в передвижении — бруски под колеса;
2. Отсоединить все элементы (провода, патрубки) под капотом и в салоне которые мешают подъему кузова от рамы;
3. Открутить все болты (не вынимать) во избежании смещения козова относительно рамы;
4. Использовать 4 домкрата для одновременного поднятия кузова от рамы;
5. Закрыть все двери (во избежании искажения геометрии кузова);
6. Поднять кузов;
7. Поочередно вынимать болты и вставлять проставки;
8. Затянуть болты;
9. Присоединить все открученные элементы.

В процессе проведения боди лифта, стандартные болты крепления кузова к раме должны быть заменены на усиленные, в связи с возрастающими на них нагрузками. Используют болты увеличенного диаметра. В комплекте в восьми точках крепления использованы болты увеличенного диаметра М12. В двух точках крепления остаются болты стандартного диаметра М10. Такая схема крепления достаточна по надежности и в тоже время требует минимальных переделок при установке.

Замена элементов крепежа

1. В точках № 1, 2, 3 и 5 стандартные болты М10 заменить на болты М12 из комплекта. Длина болтов одинакова. К этим болтам прилагаются шайбы и гайки;
2. При установке необходимо отверстия в шайбах стандартных подушек рассверлить до диаметра не менее 12.5 мм;
3. В точках № 1, возможно, будет удобнее устанавливать болты снизу;
4. В точках № 4 стандартные болты М10 заменить на удлиненные болты М10 из комплекта.

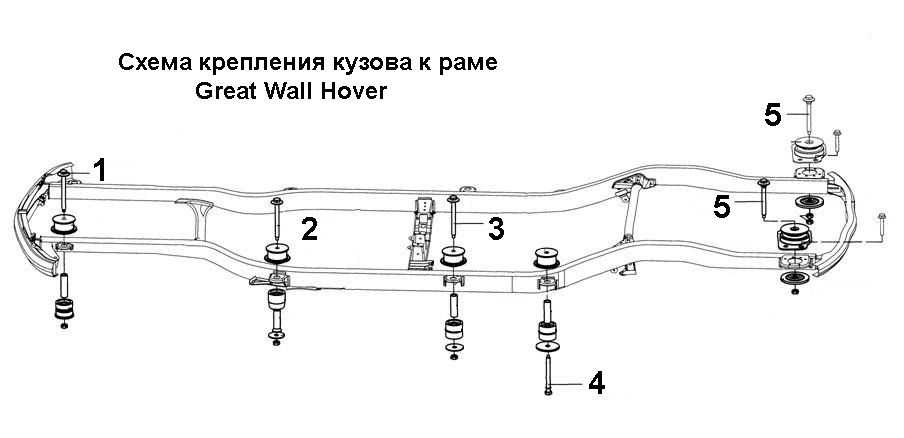

Схема установки

Проставки устанавливаются между кузовом и стандартными подушками. Проставки устанавливаемые под болты М10 промаркированы.

Статья: Проставки для лифта кузова (бодилифт). Полипропилен или капролон? Испытание, сравнение, анализ.

• Модель автомобиля: GW Hover
• Лифт кузова: 30 мм
