Быстросъем шланга JIC-4 для компрессора ARB комплект

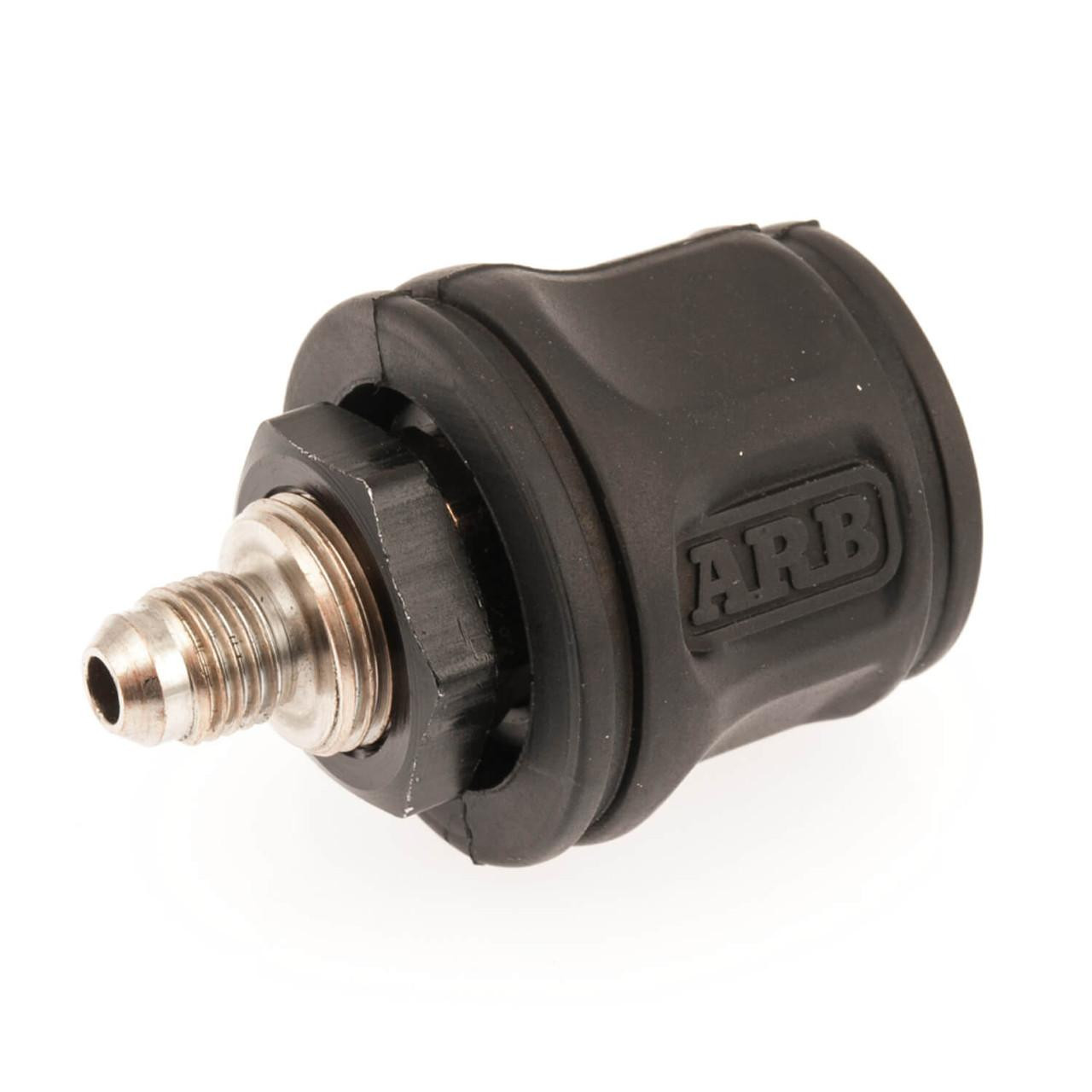

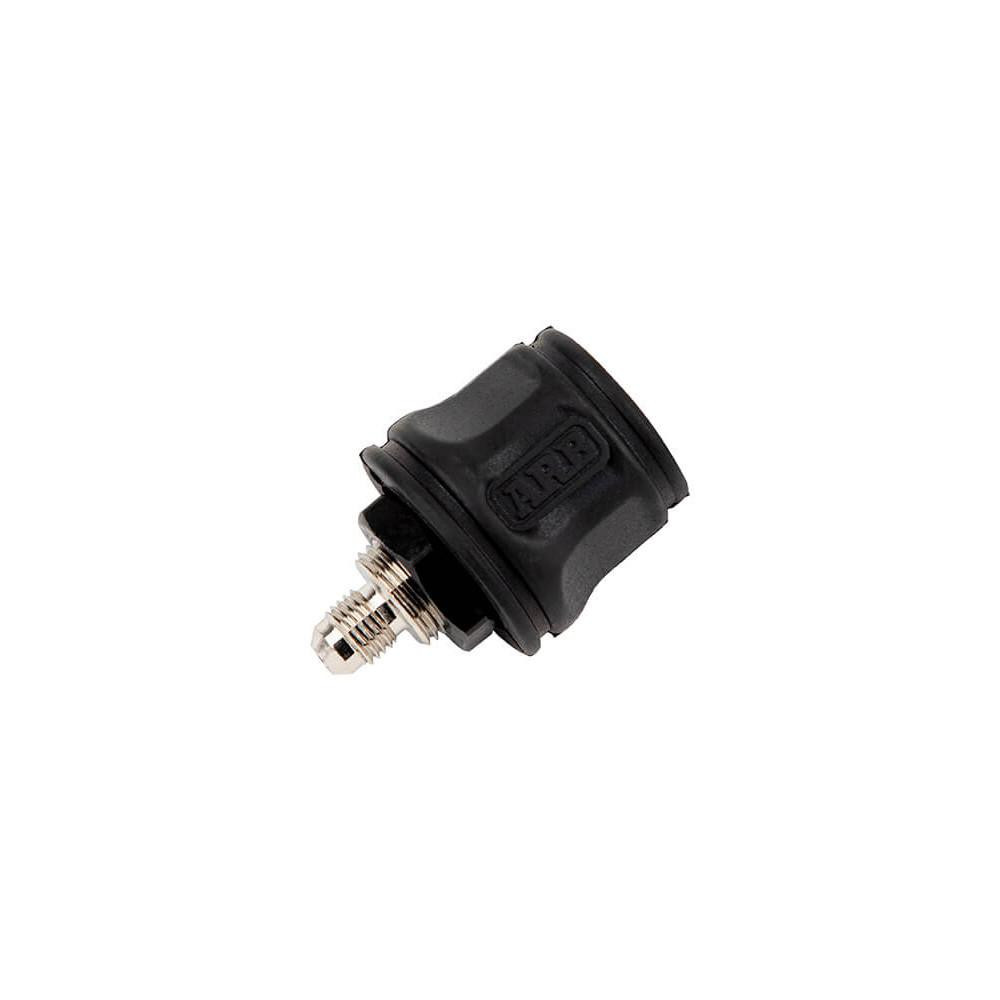

Панельная быстросъемная муфта ARB Air Systems (артикул 0740111) — это оригинальный соединительный порт-разъем премиум-класса (Hose Coupling US STD to JIC-04 Male), разработанный инженерами ARB для вывода внешних точек подключения пневмошлангов. Изделие поставляется поштучно (1 штука в упаковке) и служит финальным салонным или кузовным куплером в интегрированных высоконапорных воздушных магистралях внедорожников.

Основные характеристики и преимущества:

• Назначение детали: муфта позволяет организовать чистую, эстетичную и легкодоступную точку отбора воздуха в любой удобной части автомобиля, скрывая всю внутреннюю проводку и жесткие шланги за кузовными панелями. К ней в один клик подключается выносной оранжевый шланг подкачки колес.
• Специализированное врезное крепление (Panel Mount): корпус фитинга снабжен внешней метрической резьбой М18 и прижимной гайкой. Это позволяет жестко зафиксировать быстросъемный разъем, врезав его сквозь силовой бампер, крыло кузова, боковую обшивку багажника, фальшпанель автомобильных органайзеров или кунг пикапа. Длина резьбовой монтажной части составляет 10.85 мм.
• Премиальные материалы: деталь вытачивается из высококачественной закаленной стали с последующим черным защитным воронением и антикоррозийным покрытием головок. Муфта рассчитана на долговременную работу в условиях пескоструя, брызг грязи и воздействия дорожных реагентов без риска заклинивания внутреннего пружинного механизма фиксации.
• Герметичность под давлением: тыльная сторона куплера оснащена американским дюймовым резьбовым разъемом стандарта JIC-04 с углом конусной развальцовки 37 градусов. Соединение «металл-в-металл» гарантирует стопроцентную плотность стыка без использования фум-ленты и герметиков, исключая утечки воздуха при постоянной дорожной тряске.

Точный перечень совместимости и область применения:

• Интеграция со шлангами ARB: подключается к автомобильным компрессорам с помощью внутренних высоконапорных PTFE-шлангов ARB в стальной оплетке серии 07402XX (черед прямые переходники 0740101 или 0740105).
• Совместимый стандарт (ISO 6150 B): быстросъемная розетка («мама») выполнена по американскому промышленному стандарту (US Industrial Standard Quick Connect), обеспечивая идеальную фиксацию шлангов подкачки из фирменных наборов ARB Pump-Up Kit.
• Компрессорные станции: применяется при проектировании разводки воздуха от стационарных компрессоров серий ARB Single, Twin, а также новых бесщеточных моделей CKBLA12 и CKBLTA12.

Характеристики:

• Тип детали: Быстросъемная врезная панельная воздушная муфта («мама»-«папа»)

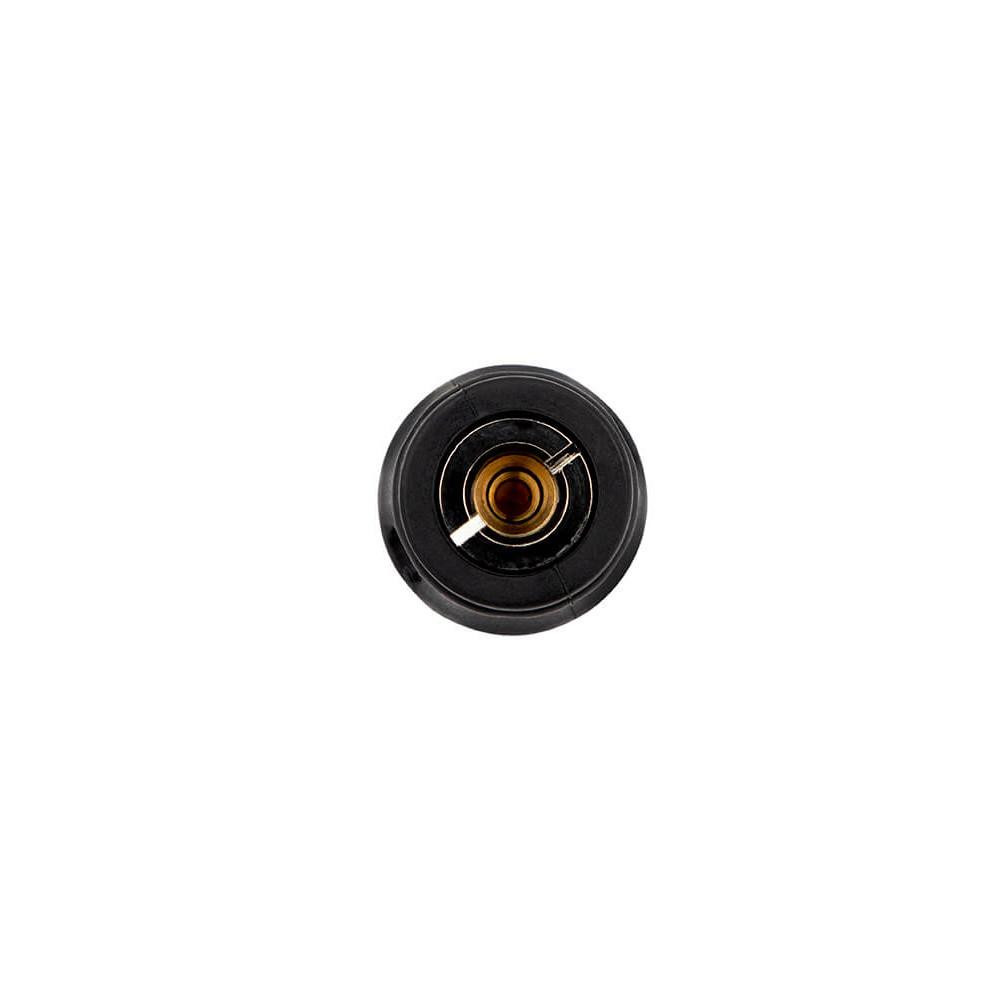

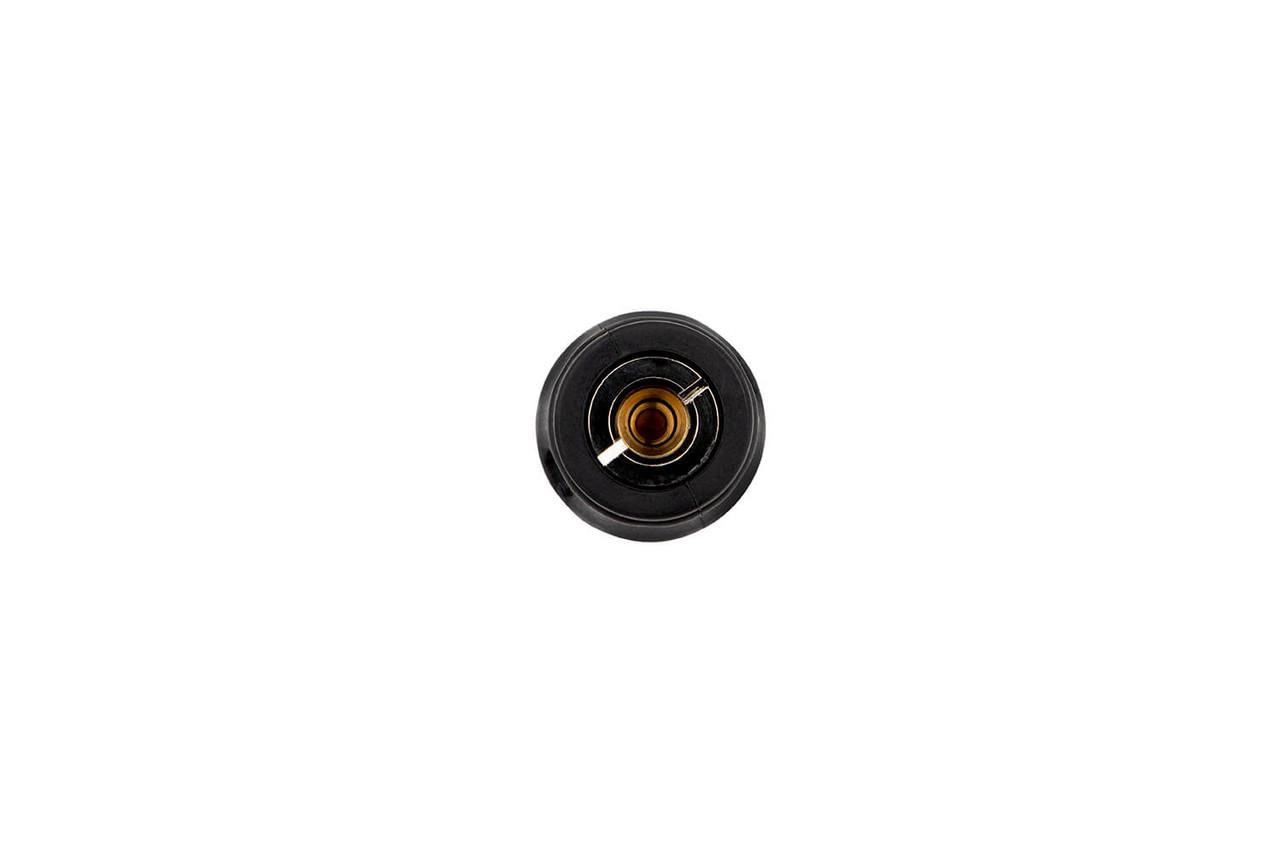

• Лицевой разъем: Быстросъемная розетка US Industrial Standard Female (ISO 6150 B)
• Тыльный разъем: Наружная резьба JIC-04 Male (дюймовый стандарт 7/16-20 UNF, конус 37° / AN-4)
• Тип фиксации на панели: Метрическая резьба M18 x 1.5 с гайкой (Panel Mount)
• Рабочая среда: Сжатый воздух под высоким давлением (High-pressure rated)
• Комплектация: Быстросъемная муфта в сборе с прижимной гайкой — 1 штука в оригинальной картонной упаковке (цена указана за единицу товара).
