Лифт-комплект AUTOGUR73 (рессора/мост) 60мм УАЗ-Хантер, Патриот

Применяемость

Применяется при установке на УАЗ Хантер, Патриот, устанавливается между мостом и рессорой.

Назначение

1. Лифт подвески рессора-мост без сдвига моста.
2. Лифт подвески рессора-мост с центрированием (сдвигом) моста на 20 мм назад.
3. Исключить касание, установленных колес большего размера, с передней частью колесной арки (последствия лифта подвески рама-рессора) за счет сдвига моста.

С конвейера УАЗ выходит с креплением моста к рессоре не по центру, а со смещением вперед (I1 < I2), чтобы при сжатии подвески колесо уходило в центр арки. Лифт подвески рама-рессора в задней точки рессоры дополнительно сдвигает мост вперед, кинематика хода подвески изменяется, колесо начинает ходить почти чётко вверх, всё это приводит к тому, что колеса начинают задевать переднюю часть колесной арки. Устраняется установкой проставок рессора-мост с применением смещения отверстия для центрирования моста на 20 мм.

Характеристики

1. Габаритные размеры в упаковке, м: 0.115х0.105х0.325;
2. Вес, кг: 8.0;
3. Объем, м3: 0.0039.

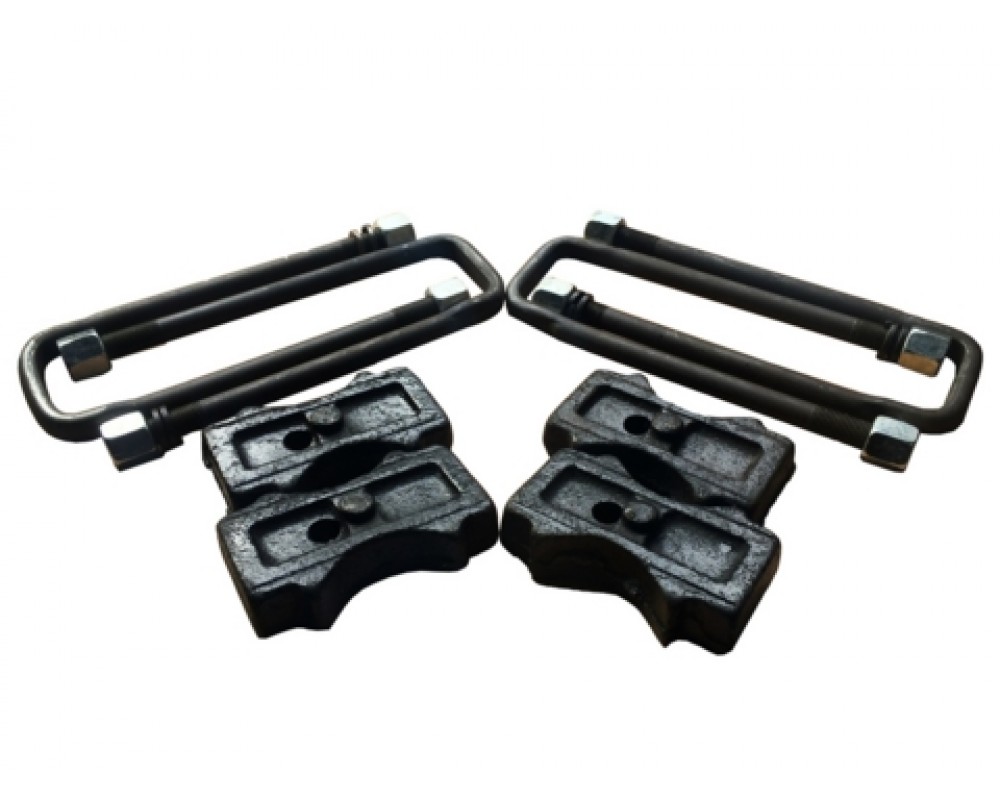

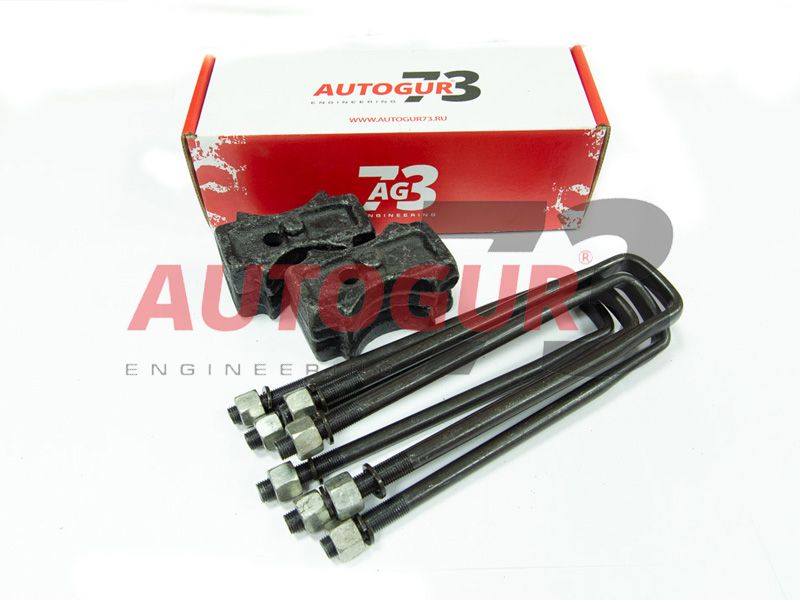

Состав

1. Стремянка усиленная УАЗ Хантер, Патриот (240 мм) - 4 шт.;
2. Проставка стремянки универсальная УАЗ Хантер, Патриот 3 см (со сдвигом на 2 см) - 4 шт.;
3. Гайка - 8 шт.;
4. Шайба - 8 шт.

Преимущества

1. Универсальная, можно использовать, как обычную проставку рессора-мост и, как проставку со смещением отверстия для центрирования моста на 20 мм назад.
2. Данная проставка соблюдает соосность мостов при лифте, за счет наличия центровочного отверстия и выступа имитирующего центровочный болт рессоры.

Инструкция по установке

1. Установить проставку между мостом и рессорой.
2. Центровочный болт рессоры вставить в углубление (отверстие) в проставке.
3. Выступ проставки, имитирующий центровочный болт рессоры, установить в отверстие площадки на чулке моста.
4. Зафиксировать лифт подвески рессора-мост усиленными стремянками по обеим сторонам площадки.
5. Гайками и болтами скрепить стремянки с подкладкой стремянок.
6. Протянуть гайки.

Внимание! Площадь прилегания (площадка моста) должна быть ровной. Площадь прилегания рессоры также должна быть зачищена от неровностей. При наличии неровностей, в местах прилегания создается напряжение и проставка может лопнуть. При устранении неровностей такого не произойдет!
Внимание! Требуется замены тормозных шлангов на более длинные.

Инструкция по установке комплекта для лифта рессора-мост УАЗ

Статья: Лифт передней подвески: изменение кастора, изменение рабочих углов карданного вала

• Модель автомобиля: УАЗ Патриот, УАЗ Хантер
• Расположение: задний
• Материал: сталь/чугун
• Лифт подвески: +60 мм
• Каталожный номер: Р/М-315195,3163-(+60)
