Пневмоподвеска Isuzu NQ 90, передняя ось

Пневмоподвеска на ISUZU NQ 90 разработана для сохранения утрачиваемых грузовых характеристик автомобиля при установке в автомобиль тяжелого оборудования. Пневмоподвеска защищает рессорный пакет от проседания и служит регулировкой не только высоты заднего свеса автомобиля, но и комфортных характеристик работы подвески передней оси. Устанавливая пневмоподвеску, вы значительно сократите расходы на обслуживание подвески передней оси своего автомобиля. Данная пневмоподвеска может служить дополнительным стабилизатором поперечной устойчивости с возможностью ручной регулировки, исключающей боковые качения и крены (при разделении управления на 2 контура). Оборудование пневмоподвески разработано с учетом возможности для самостоятельной установки и исключает какие-либо доработки штатных узлов. Пример установленного оборудования можно посмотреть здесь.

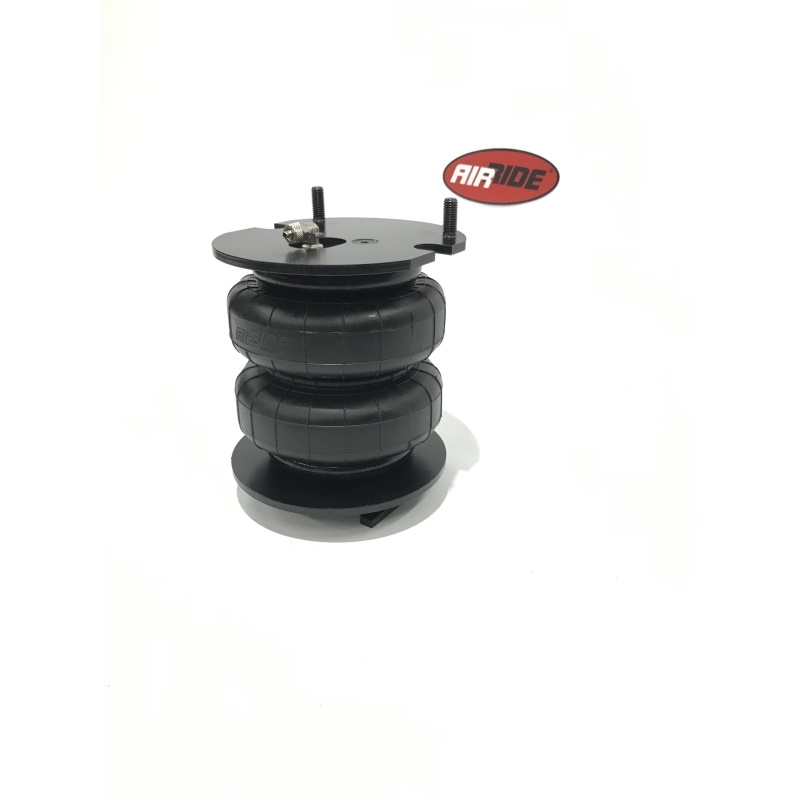

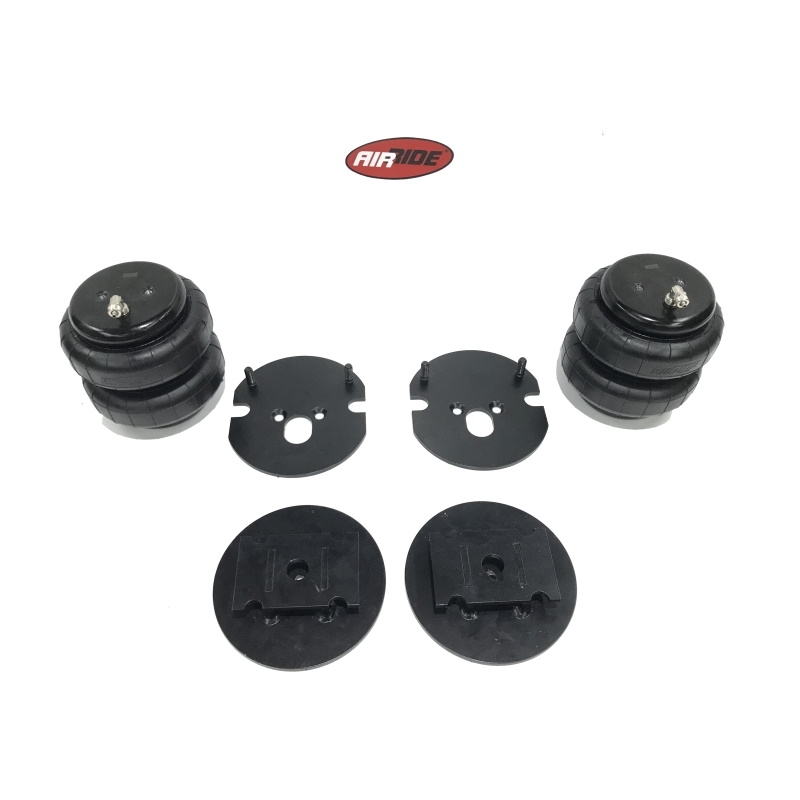

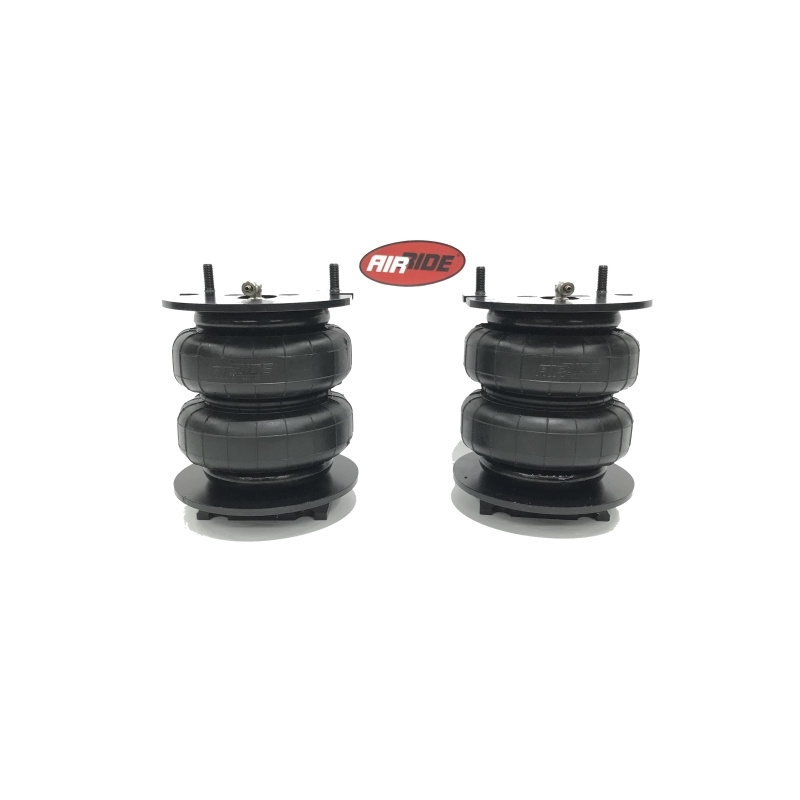

№ п/п Наименование Кол-во 1.         Нижний кронштейн под стремянки рессор 313012/20 2 2.         Верхний кронштейн на раму 313012/22 2 3.         Пневмоэлемент Ø 165 Air-Ride 400165 2 4.         Шайба D10 к кронштейну (2) 4 5.         Гайка М10 самоконтрящаяся к кронштейну (2) 4 6.         Комплект крепежа пневмоэлементов 1 7.         Ниппель подкачки 1 8.         Фитинг тройник 1 9.         Магистраль (8м); гофра D10 (2м); стяжки (10шт) комплект 1 10.     Инструкция по эксплуатации / сервисная книжка 1 11.      Инструкция по монтажу оборудования 1 {tab Инструкция} Пошаговая инструкция по монтажу оборудования: 1.Для удобства монтажа оборудования откиньте кабину.2.Расслабьте стремянки и извлеките кронштейн с штатным буфером.3.Установите кронштейны на пневмоэлементы и зафиксируйте их, используя метизы из набора4.Установите кронштейны на пневмоэлементы и зафиксируйте их, используя метизы из набора5.Установите собранную конструкцию кронштейна с пневмоэлементами, сведите стремянки на кронштейнах и затяните гайки стремянок.6.Заведите верхний кронштейн болтами в штатные отверстия в раме и зафиксируйте его, используя метизы7.Установите пневмолинии на фитинги пневмоэлементов, объедините их используя фитинг тройник и подсоедините ниппель. Подайте давление в пневмоэлементы.8.Повторно протяните доступные метизы конструкции. Проверка установленного оборудования на герметичность: Для инспекции оборудования потребуется мыльный раствор воды в емкости и кисть для обмазки мыльным раствором резьбовых соединений системы. •Накачайте максимальное давление в пневмоэлементы (не менее 8кг/см2). Проверочное давление не должно измениться в течение одного часа. В случае падения давления:•Обмазать все доступные резьбовые соединения и сам пневмоэлемент. В случае обнаружения утечки воздуха, резьбовое соединение необходимо пересобрать. Если обнаружилась микропора на самом пневмоэлементе, его необходимо заменить на новый.•Допускается падение давления воздуха в системе (контуре) на 1,5кг/см2 за 48 часов.•Не допускайте длительную эксплуатацию пневматической подвески с давлением в пневмоэлементах менее 1,5кг/см2. Соблюдайте правила эксплуатации пневматической подвески.

Применимость: NQ; 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020
