Система управления пневмоподвеской на 2 контура 212PS

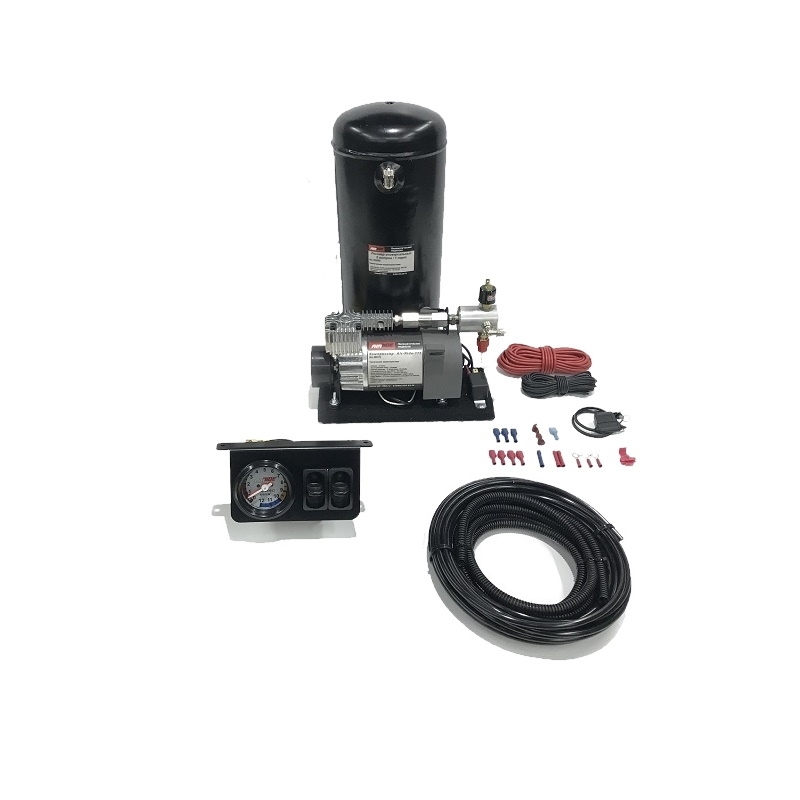

Компоновка системы управления Air-Ride 212PS на 2 контура, ресиверная.

Назначение и возможности: обеспечение питанием осевой части пневмоподвески и ручная регулировка давления в пневмоэлементах. Распределение давления на 2 контура. Автоматическое поддержание давления в ресивере системы в диапазоне от 6,5 до 8,5 кг/см2.

Используется для активации пневмоподвески одной (на два контура) или двух осей (по одному контуру на каждую).

Система Air-Ride 212PS способна обеспечить грузоподъемность до 1,6 тонн* в зависимости от характеристик установленных пневмоподушек осевого комплекта.

Доп. опции системы: отбор воздуха для накачки колес, питания пневматического сигнала, питания пневматических осевых / дифференциальных блокировок (требует установки понижающего редуктора).

• Управление: пневматические клавиши (механический принцип распределителя)
• Контроль давления: фирменный аналоговый манометр Air-Ride, 2 стрелки, подсветка циферблата, градуировка до 12кг/см2
• ресивер алюминиевый 1 портовый с креплением, емкость 3л
• фирменный компрессор "Air-Ride -175R. Адаптация для работы с ресиверными пневмосистемами. 12v/16A/36л/мин
• датчик давления в системе - 6,5-8,5 кг/см2
• фирменная магистраль Air-Ride 6/4
• клапан избыточного давления 10,2кг/см2
• схема подключения компонентов системы к осевой части пневмоподвески

Техническая информация является ознакомительной. Производитель оставляет за собой право вносить изменения в компоновки без предварительных уведомлений. Характеристика грузоподъёмности пневмосистем указана на основании результатов отзывов потребителей но не является точным значением так как применение её универсальное.
