Усиленная пневмоподвеска Ford Transit передний привод, модели Т260-350, задняя ось

Пневмоподвеска Ford Transit передний привод задняя ось разработана для сохранения утрачиваемых грузовых характеристик автомобиля при загрузке. Пневмоподвеска защищает рессорный пакет от проседания и служит регулировкой не только высоты заднего свеса автомобиля, но и комфортных характеристик работы подвески задней оси. В данном комплекте применен новый пневматический элемент с внутренним буфером. Устанавливая пневмоподвеску ПКФ Пневматик-А (Эйр-Райд), вы сокращаете расходы на обслуживание подвески передней оси автомобиля. Также пневмоподвеска служит дополнительным стабилизатором поперечной устойчивости с возможностью ручной регулировки, исключающей боковые качения и крены (при разделении управления на 2 контура). Оборудование разработано с учетом возможности для самостоятельной установки и исключает доработки штатных узлов автомобиля. Данный осевой комплект разработан для модификаций автомобилей Ford Transit передний привод, моделей Т260-350 Пример установки пневмоподвески на Ford можно посмотреть здесь

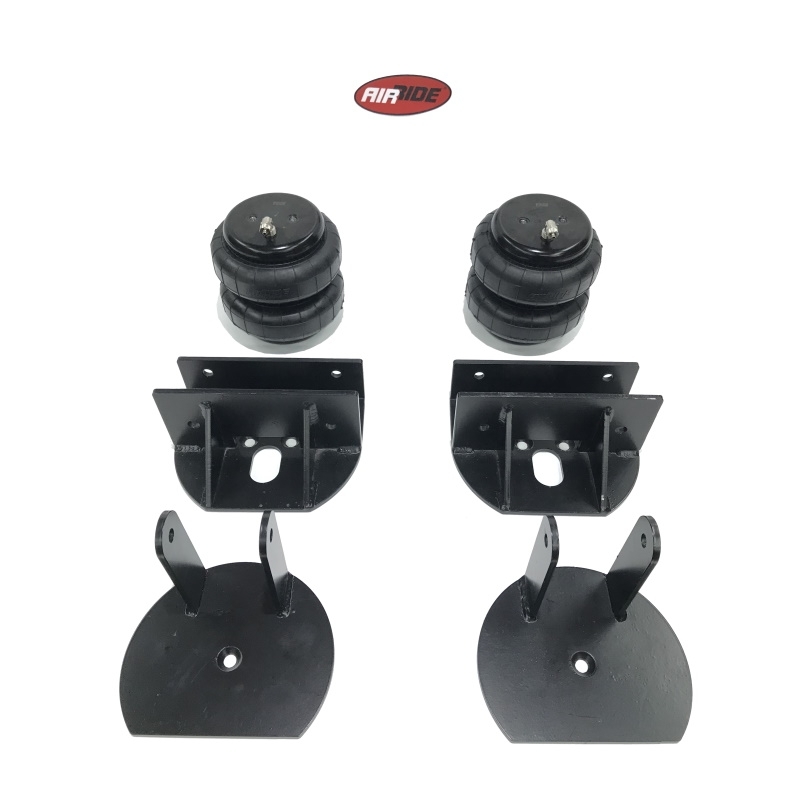

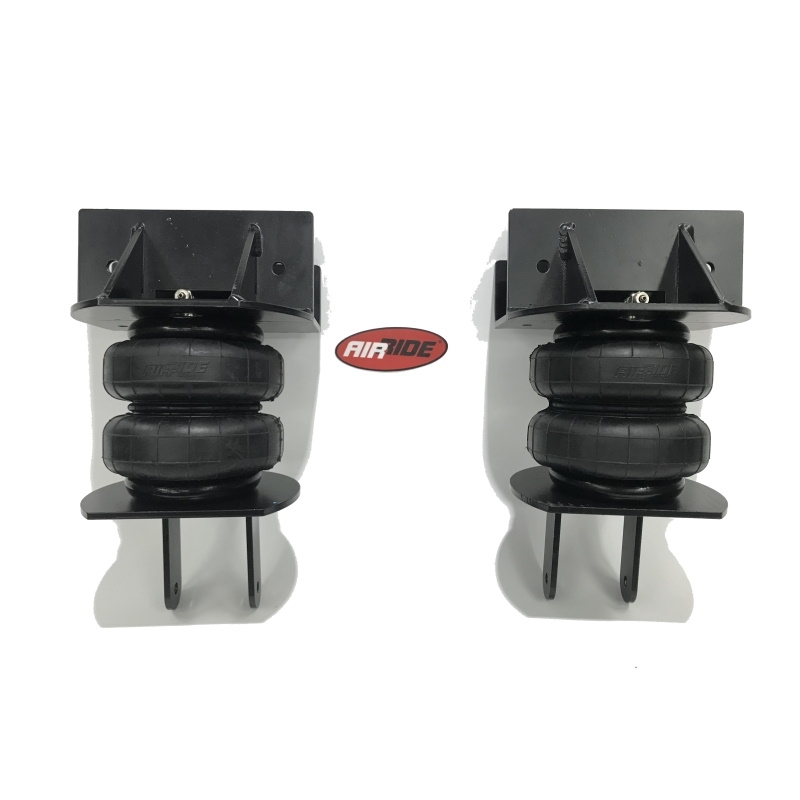

№ п/п Наименование Кол-во 1.      Пневмоэлемент Ø165, Air-Ride 400165 2 2.      Верхнее крепление пневмоэлемента 124010/20 2 3.      Нижнее крепление пневмоэлемента (право/лево) 124010/21; 124010/22 2 4.      Верхний обхват лонжерона 124010/24 2 5.      Нижние обхваты буферных площадок задней балки 124010/26 4 6.      Комплект крепежа пнемоэлементов 1 7.      Шайба М10 20 8.      Гайка М10 самоконтрящаяся 14 9.      Винт М10 10 10.   Болт М10 6 11.   *Ниппель (отсутствует при наличии системы управления) 1 12.   *Фитинг тройник (отсутствует при наличии системы управления) 1 13.    Магистраль D6 (м) 8 14.   Инструкция по эксплуатации пневмоподвески 1 15.   Гофра D6 (комплектация позиции 13) м 2 16.   Стяжки (комплектация позиции 13) 10 {tab Инструкция} Установка пневмоэлементов: Пошаговая инструкция по монтажу оборудования (осевая часть) Очистите от грязи места установки кронштейнов крепления пневматических элементов.1.Демонтируйте штатные отбойники. 2.Установите верхний обхват лонжерона на место отбойника используя винт.3.Установите кронштейны на пневматические элементы и зафиксируйте их с помощью крепежа из набора. 4.Зафиксируйте верхние кронштейны на обхвате лонжерона используя крепе и подключите пневматические линии к фитингам питания.5.Накачайте давление в пневмоэлементы до упора нижними площадками в штатные буферные площадки на балке.6.Зафиксируйте нижние площадки обхватами на буферных чашках и стяните их, используя винты и гайки.7.Протяните доступный крепеж и исключите излишнее провисание / натяжение пневматических магистралей, фиксируя их на неподвижные элементы подвески с помощью стяжек. 8.Внимательно осмотрите установленное оборудование на предмет вероятных препятствий работе пневматических элементов. Минимальное расстояние от подушки до элементов подвески – 10мм. Оборудование готово к эксплуатации. Проверка установленного оборудования на герметичность: Для инспекции оборудования потребуется мыльный раствор воды в емкости и кисть для обмазки мыльным раствором резьбовых соединений системы. 9.Накачайте максимальное давление в пневмоэлементы (не менее 8кг/см2). Проверочное давление не должно измениться в течение одного часа. В случае падения давления:10.Обмазать все доступные резьбовые соединения и сам пневмоэлемент. В случае обнаружения утечки воздуха, резьбовое соединение необходимо пересобрать. Если обнаружилась микропора на самом пневмоэлементе, его необходимо заменить на новый.11.Допускается падение давления воздуха в системе (контуре) на 1,5кг/см2 за 48 часов.12.Не допускайте длительную эксплуатацию пневматической подвески с давлением в пневмоэлементах менее 1,5кг/см2. Соблюдайте правила эксплуатации пневматической подвески.

Применимость: Transit передний привод; 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014
