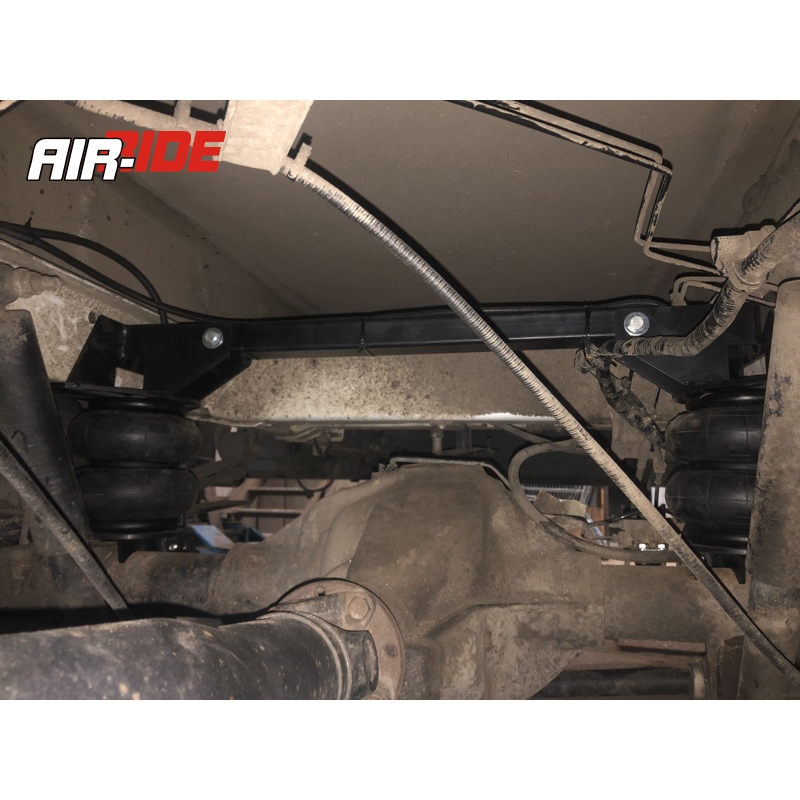

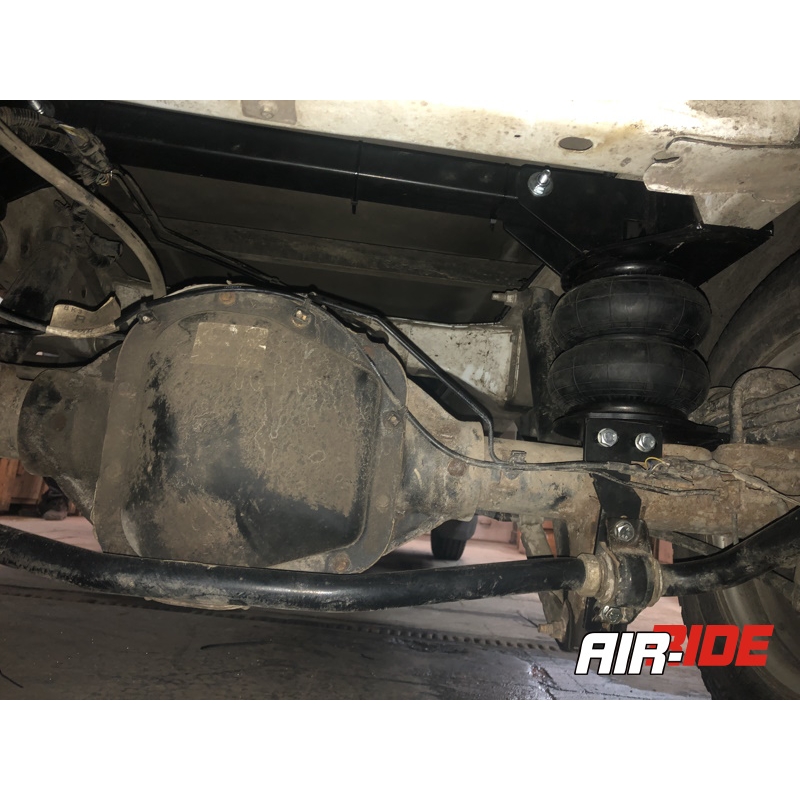

Усиленная пневмоподвеска Ford Transit (задний привод спарка), задняя ось

Пневмоподвеска Ford Transit задний привод, спарка, разработана для сохранения утрачиваемых грузовых характеристик автомобиля, при установке на шасси товарных будок. Пневмоподвеска защищает рессорный пакет от проседания и служит регулировкой не только высоты заднего свеса автомобиля, но и комфортных характеристик работы подвески задней оси. В данном комплекте применен новый пневматический элемент с внутренним буфером. Устанавливая пневмоподвеску ПКФ Пневматик-А (Эйр-Райд), вы сокращаете расходы на обслуживание подвески передней оси автомобиля. Также пневмоподвеска служит дополнительным стабилизатором поперечной устойчивости с возможностью ручной регулировки, исключающей боковые качения и крены (при разделении управления на 2 контура). Оборудование разработано с учетом возможности для самостоятельной установки и исключает доработки штатных узлов автомобиля. Пример установки пневмоподвески на Ford можно посмотреть здесь

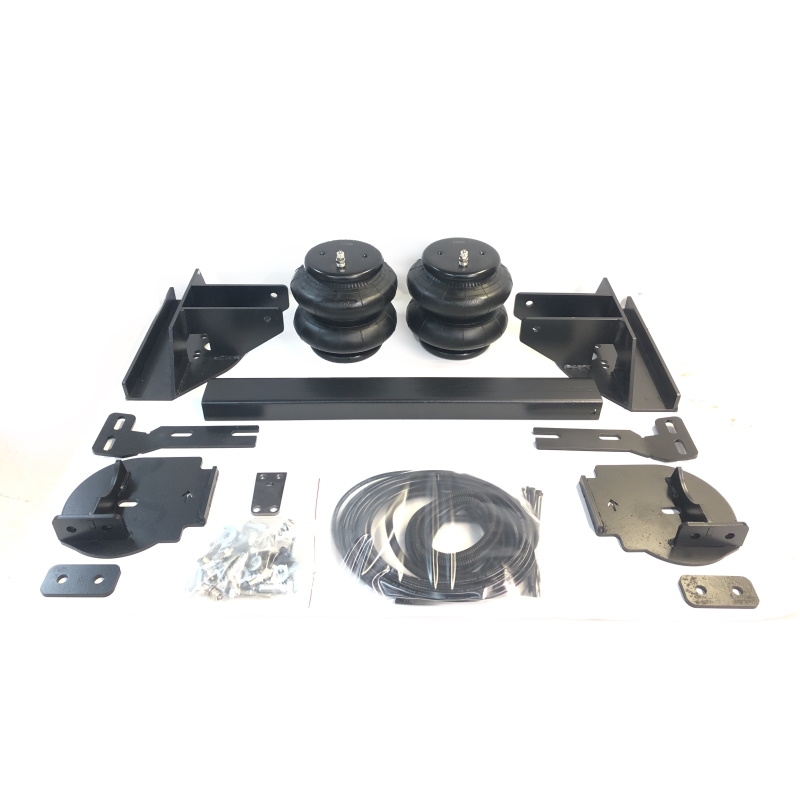

  № п/п Наименование Кол-во 1.         Верхнее крепление пневмоэлемента 124020/20 2 2.         Пневмоэлемент Air-Ride 400165/400190 2 3.         Нижнее крепление пневмоэлемента (право/лево) 124020/21; 124020/22 2 4.         Болт 933 М10*30 4 5.         Болт 933 М10*40 4 6.         Болт крепления пневмоэлемента 912 М8*25 4 7.         Болт крепления пневмоэлемента 933 М8*25 2 8.         Винт 7991 М10*25 2 9.         Закладные пластины для стабилизатора поперечной устойчивости 124020/24 2 10.     Пневмомагистраль Д6 8 11.     Гофра 2 12.     Ниппель подкачки (Поставляется только в осевике без системы управления) 1 13.     Фитинг тройник (Поставляется только в осевике без системы управления) 1 14.     Болт 933 М8*20 2 15.     Шайба кузовная М 8 2 16.     Вставка дистанционная 124020/26 2 17.     Кронштей дистанцирования тормозных трубок 124020/28 1 18.     Шайба 125 М8 6 19.     Шайба М10 8 20.     Стяжки 10 21.     Набор дистанцирования штатного сапуна (Фитинг Г-образный + фитинг с вн. резьбой) 1 {tab Инструкция} Установка пневмоэлементов:   Пошаговая инструкция по монтажу оборудования (осевая часть) 1.Демонтируйте штатные отбойники, очистите места крепления от грязи карщёткой; 2.Выкрутите сапун и на его место вкрутите набор дистанцирования сапуна таким образом что бы он смотрел в сторону амортизатора, после чего вкрутите штатный сапун в фитинг набора дистанцирования сапуна; 3.Открутите кронштейн крепления тормозных трубок и дистанцируйте его используя кронштейн и крепеж 4.Установите верхнее крепление пневмоэлемента на место отбойника и закрепите крепежом 5.Прикрутите пневмоэлементы к нижним креплениям пневмоэлементов крепежом (не затягивайте туго, затяжка производится после выравнивания пневмоэлемента) 6.Открутите репление стабилизатора поперечной устойчивости и установите закладные используя штатный крепёж (или из комплекта болты №5 и шайбы №19) 7.Установите пневмоэлемент с нижним креплением на блин для отбойника на мосту и прикрутите к закладной под стабилизатор8.Закрепите пневмоэлемент на верхнем креплении используя крепёж (при необходимости поддонкратить мост).9.Подключите пневмолинии к фитингам на пневмоэлементах и объедините их тройником, после чего выберите удобное место для подкачки пневмоподвески ниппелем и установите его. После установки ниппеля подключите к нему пневмолинию идущую от тройника В случае с 2-х контурным питанием плевмоэлементов, объединение не требуется; 10.Накачайте пневмоэлементы и протяните все крепления, после чего спустите и проверьте ещё раз затяжку всех болтов и гаек; * - Система управления поставляется отдельно от осевого комплекта. Проверка установленного оборудования на герметичность: Для инспекции оборудования потребуется мыльный раствор воды в емкости и кисть для обмазки мыльным раствором резьбовых соединений системы. •Накачайте максимальное давление в пневмоэлементы (не менее 8кг/см2). Проверочное давление не должно измениться в течение одного часа. В случае падения давления:•Обмазать все доступные резьбовые соединения и сам пневмоэлемент. В случае обнаружения утечки воздуха, резьбовое соединение необходимо пересобрать. Если обнаружилась микропора на самом пневмоэлементе, его необходимо заменить на новый.•Допускается падение давления воздуха в системе (контуре) на 1,5кг/см2 за 48 часов.•Не допускайте длительную эксплуатацию пневматической подвески с давлением в пневмоэлементах менее 1,5кг/см2. Соблюдайте правила эксплуатации пневматической подвески. Применимость: Transit задний привод (спарка); 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020
