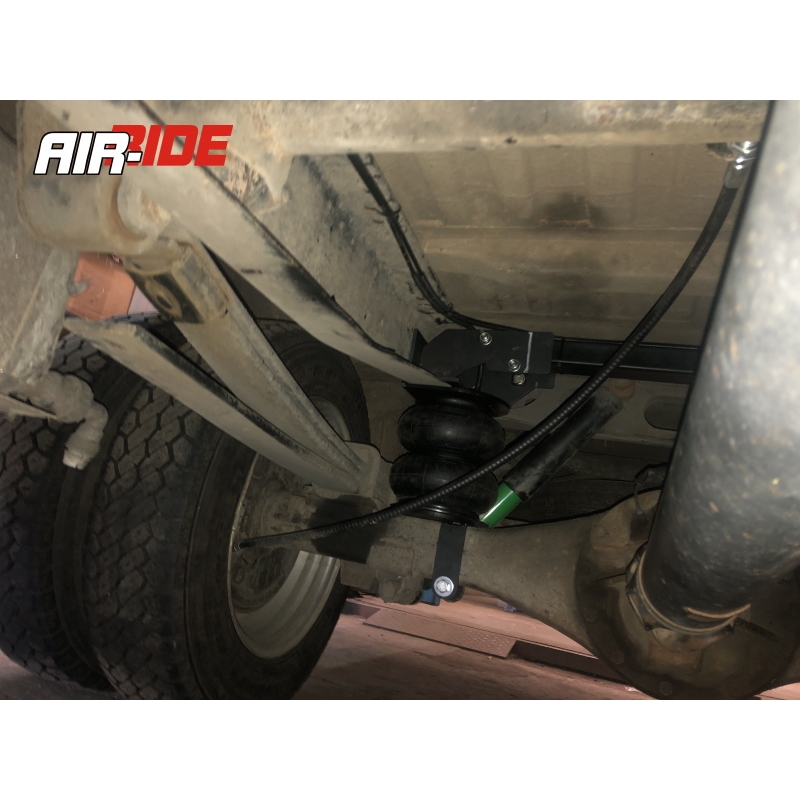

Усиленная пневмоподвеска ГАЗ Газель Бизнес, Газель NEXT 3.5, задняя ось

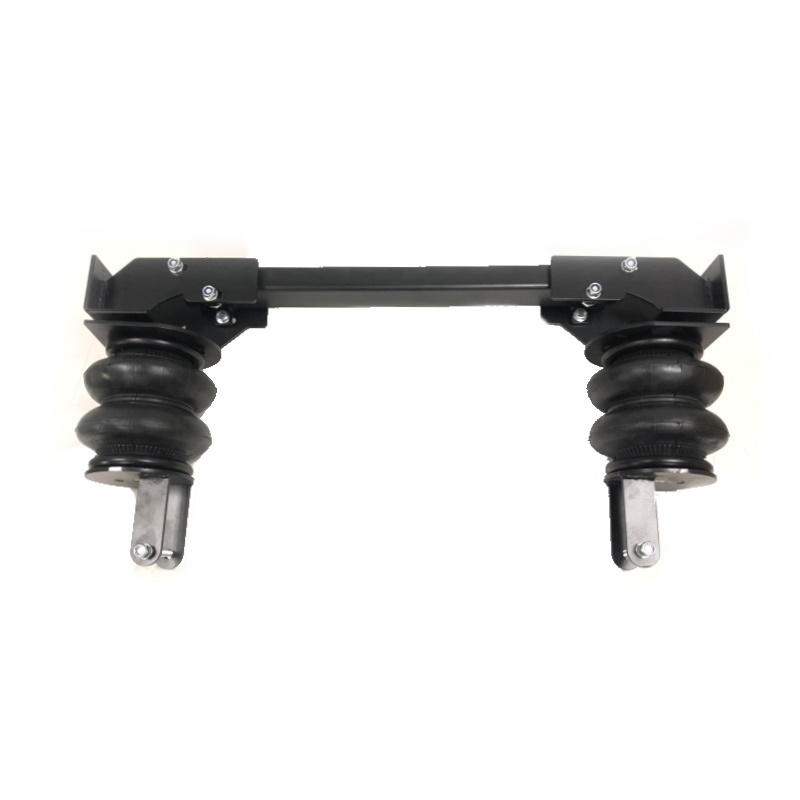

Пневмоподвеска ГАЗ Газель Бизнес / Газель NEXT 3,5 усиленная версия, разработана для сохранения утрачиваемых грузовых характеристик автомобиля при установке на шасси товарных будок и удлинения рамы. Пневмоподвеска защищает рессорный пакет от проседания и служит регулировкой не только высоты заднего свеса автомобиля, но и комфортных характеристик работы подвески задней оси. В данном комплекте применен новый пневматический элемент повышенной надёжности с внутренним буфером.  В состав комплекта включен поперечный усилитель.  Устанавливая пневмоподвеску ПКФ Пневматик-А (Эйр-Райд), вы сокращаете расходы на обслуживание подвески передней оси автомобиля. Также пневмоподвеска служит дополнительным стабилизатором поперечной устойчивости с возможностью ручной регулировки, исключающей боковые качения и крены (при разделении управления на 2 контура). Оборудование разработано с учетом возможности для самостоятельной установки и исключает доработки штатных узлов автомобилей.   Внимание важная информация: Уточняйте у менеджера при заказе Варианты комплектации 1) Задний мост круглый спайсер (Артикул: 102060) Варианты комплектации 2) Задний мост квадратный (Артикул: 102023)

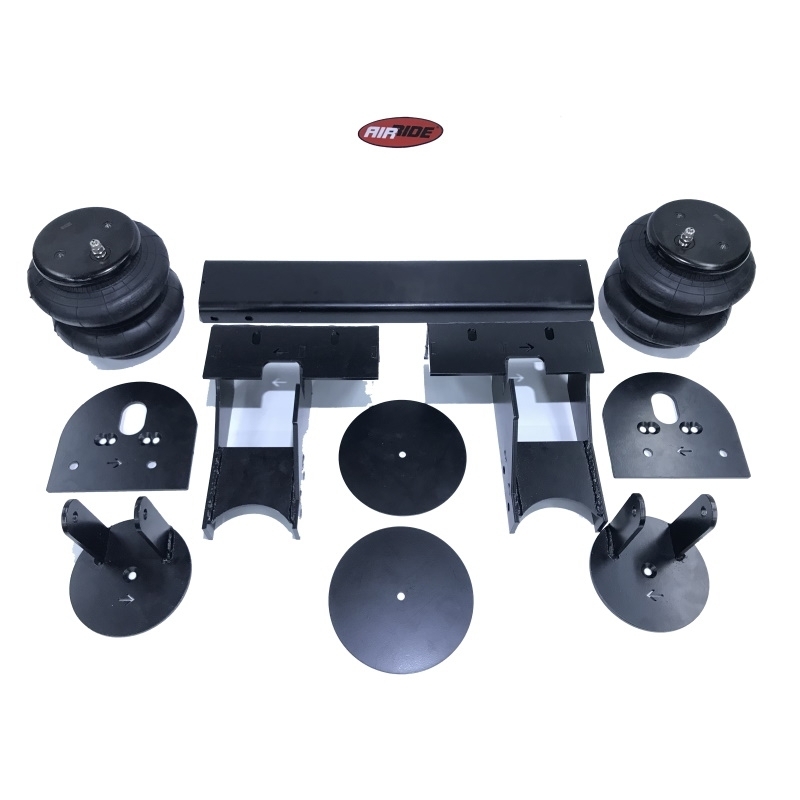

№ п/п Наименование Кол-во 1.      Усилитель 102023 1 2.      Пневмоэлемент  400190/ 400165 2 3.      Верхнее крепление пневмоэлемента правое/левое 102023 2 4.      Нижнее крепление пневмоэлемента правое/левое 102023 2 5.      Блины дистанционные 2 6.      Пневмомагистраль (8 м ) 1 7.      Труба гофрированная D-6,6 (2 м) 1 8.      Стяжки нейлоновые 10 9.      Винт 7991 10*45 4 10.   Болт 933 10*30 10 11.   Болт 933  10*100 2 12.   Болт 933 8*50 1 13.   Втулка резьбовая М 8*25 1 14.   Винт 912 М 8*20 1 15.   Гайка с рифлением М10 4 16.   Гайка 985 М10 12 17.   Гайка 985 М8 1 18.   Пакет с метизами для крепления пневмоэлементов 1 19.   Шайба 125 М8 1 20.   Шайба кузовная М8 3 21.   Шайба 125 М10 24 22.   *Ниппель (отсутствует при наличии системы управления) 1 23.   *Фитинг тройник (отсутствует при наличии системы управления) 1 24.   Блин верхнего кронштейна   {tab Инструкция} Краткая инструкция установки пневмоэлементов: 1. Соберите пневмоэлемент с комплектами креплений;2. Демонтируйте штатные отбойники и тщательно очистите места креплений;3. Ослабьте гайки на стремянках;4. В зазор между рессорой и креплением стремянок вставьте нижний брекит крепления пневмоэлемента;5. В отверстие крепления штатного отбойника вставьте болт верхнего крепления пневмоподушки и зафиксируйте его;6. Затяните все крепления и подключите пневмолинию; Рекомендации по эксплуатации изделия и меры предосторожности: 1. Движение транспортного средства с давлением в пневмоподвеске менее 1,5 кг/см2 – категорически запрещено! Не соблюдение параметра минимального давления в пневмоподушках может привести к их разгерметизации (нарушению целостности кордовой конструкции изделия). 2. Рабочее давление в системе транспортного средства может достигать 9 кг/см2 что не является критичным показателем для эксплуатации установленного пневмооборудования.3. При проведении технического обслуживания с использованием автомобильного подъёмника необходимо накачать пневмоэлементы до состояния максимального завышения (давление не менее 4 бар);4. Не превышайте грузовые характеристики рекомендованные изготовителем транспортного средства. Назначение пневматической подвески вспомогательного типа - разгрузка рессорного пакета и защита его от деформации.5. Периодическая мойка пневмоэлементов значительно продлевает срок службы пневмосистемы.6. Периодичность планового осмотра пневмоподвески равна периодичности проведения планового ТО транспортного средства. Проверка установленного оборудования на герметичность: Для инспекции оборудования потребуется мыльный раствор воды в емкости и кисть для обмазки мыльным раствором резьбовых соединений системы.Накачайте максимальное давление в пневмоэлементы (не менее 8кг/см2). Проверочное давление не должно измениться в течение одного часа. В случае падения давления:Обмазать все доступные резьбовые соединения и сам пневмоэлемент. В случае обнаружения утечки воздуха, резьбовое соединение необходимо пересобрать. Если обнаружилась микропора на самом пневмоэлементе, его необходимо заменить на новый.Допускается падение давления воздуха в системе (контуре) на 1,5кг/см2 за 48 часов.Не допускайте длительную эксплуатацию пневматической подвески с давлением в пневмоэлементах менее 1,5кг/см2. Соблюдайте правила эксплуатации пневматической подвески. Применимость: Газель Бизнес;Газель Next 3.5; 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020
