Усиленная пневмоподвеска Hyundai H1 / Starex / Grand, задняя ось

Пневмоподвеска Hyundai  H1 / Starex / Grand Starex пружинная версия задней оси, разработана для возврата автомобиля в горизонтальное положение кузова при значительной загрузке. Пневмоподвеска служит регулировкой не только высоты заднего свеса автомобиля, но и комфортных характеристик работы подвески задней оси (требуется установка специальной системы комфорта).  Устанавливая пневмоподвеску ПКФ Пневматик-А (Эйр-Райд), вы сокращаете расходы на обслуживание подвески передней оси автомобиля. Также пневмоподвеска служит дополнительным стабилизатором поперечной устойчивости с возможностью ручной регулировки, исключающей боковые качения и крены (при разделении управления на 2 контура). Оборудование разработано с учетом возможности для самостоятельной установки и исключает доработки штатных узлов автомобиля. Пример установки пневмоподвески на Hyundai можно посмотреть здесь

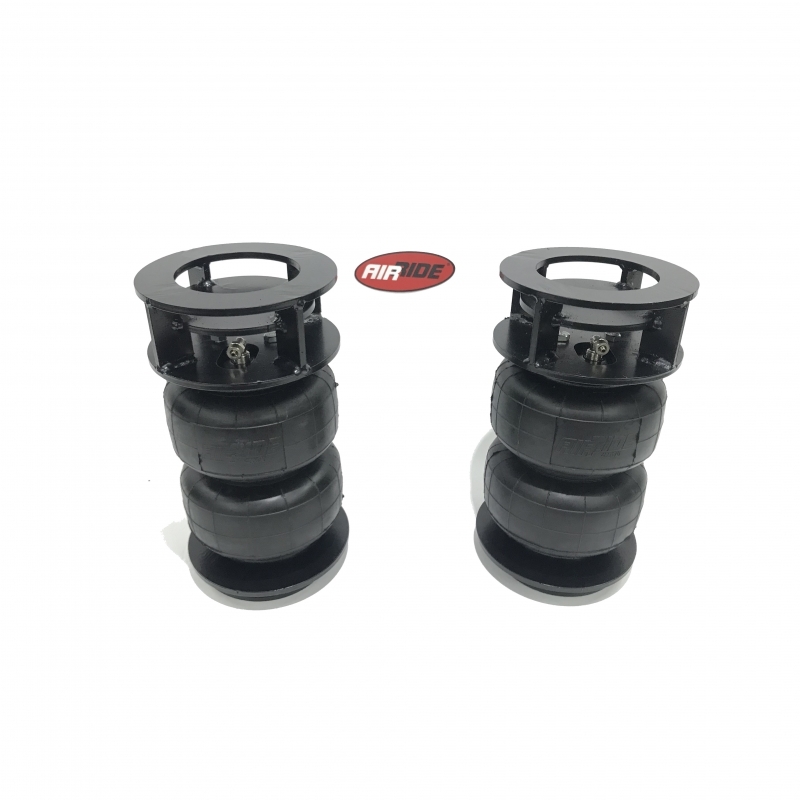

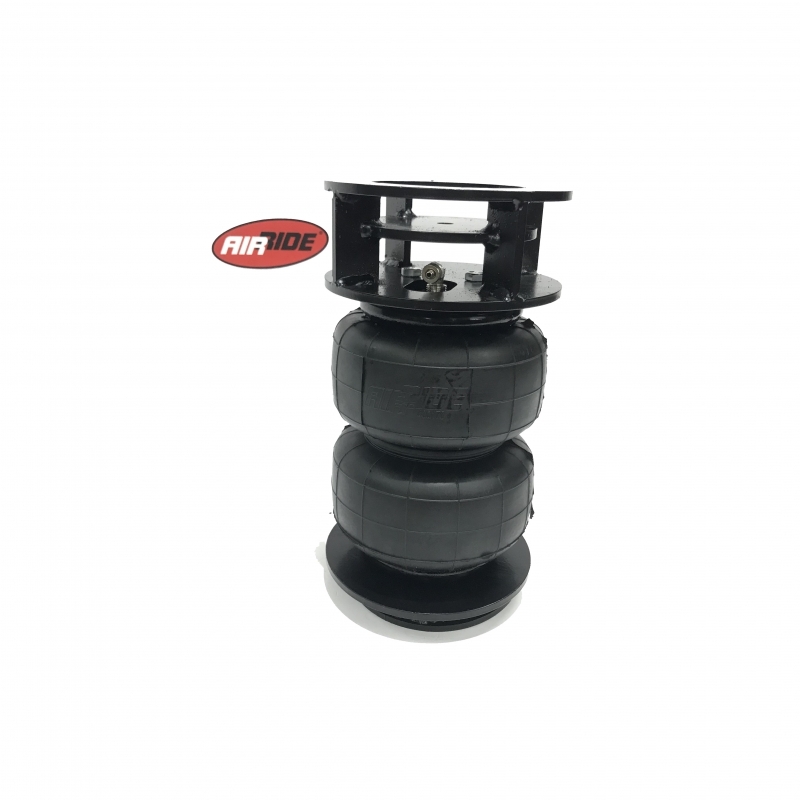

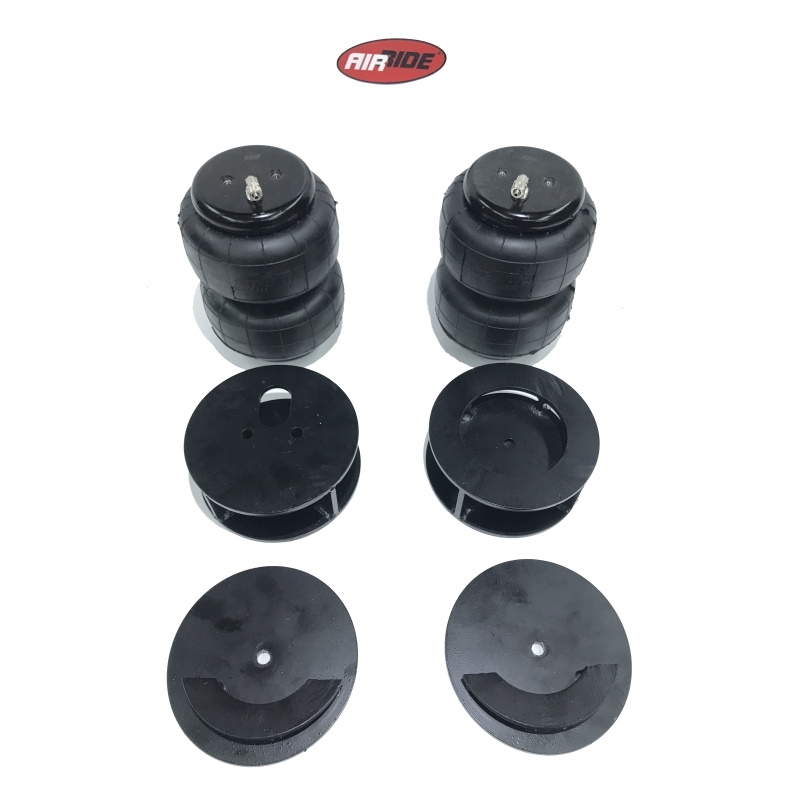

№ п/п Наименование Кол-во 1.         Пневмоэлемент Ø 170 Air-Ride 400170 2 2.         Нижнее крепление пневмоэлемента 129030/20 2 3.         Верхнее крепление пневмоэлемента 129030/22 2 4.         Шайба-компенсатор нижнего кронштейна 129030/24 2 5.         Закладная фиксатор верхнего кронштейна 129030/26 2 6.         Комплект крепежа пнемоэлементов 1 7.         Болт М10 фиксации верхнего кронштейна 2 8.         Шайба D10 ск болтам (7) 2 9.         Комплект подключения  (магистраль, гофра, стяжки) 1 10.     Инструкция по эксплуатации пневмоподвески 1 11.     Ниппель подкачки 1 12.     Фитинг тройник 1 13.      Магистраль D6 (комплектация позиции 9) (м) 8 14.     Гофра D6 (комплектация позиции 9) м 2 15.     Стяжки (комплектация позиции 9) 10 {tab Инструкция} Установка пневмоэлементов: Пошаговая инструкция по монтажу оборудования (осевая часть) 1)Вывесить автомобиль на подъёмнике или с помощью домкрата вывесить задний мост. Для удобства работы с подвеской рекомендуется демонтировать колёса2)Извлечь пружины с помощью специального инструмента.3)Извлечь штатный буфер из кронштейнов фиксации4)Установить и зафиксировать верхние кронштейны на пневмоэлементах5)Подключить магистрали питания пневмоэлементов для удобства исполнения последующих этапов монтажа оборудования.6)Заведите закладные фиксаторы в технологические отверстия лонжеронов7)Установите и зафиксируйте собранные конструкции пневмоэлементов и верхних кронштейнов на лонжероны, используя метизы8)Установите нижние кронштейны на пружинные чашки моста, затем подайте давление в пневмоэлементы. Если высоты для сопряжения нижних частей пневмоэлементов не хватает до сопряжения с нижними кронштейнами, используйте домкратную стойку для регулировки положения моста. 9)Заведите через технологические отверстия нижних пружинных чашек метизы из набора крепления пневмоэлементов. Установите на болты компенсационные шайбы и совмещая полученную конструкцию с отверстием в нижних кронштейнах наживите болты в пневмоэлементы не затягивая их. 10)Позиционируйте положение нижних кронштейнов таким образом, чтобы пневмоэтементы находились в максимально вертикальном состоянии. Минимизировав углы наклона подушек, можно приступать к затяжке крепежных метизов конструкции.11)После монтажа осевой части оборудования, установите колёса на автомобиль и опустите его на пол. Проверьте и при необходимости исключите препятствия работы пневмоэлементов (тормозные магистрали, провода и т.д). Проверку необходимо проводить во всех диапазонах хода позвески. Рекомендации по эксплуатации изделия и меры предосторожности: 1.Движение транспортного средства с давлением в пневмоподвеске менее 1,5 кг/см2 – категорически запрещено! Не соблюдение параметра минимального давления в пневмоподушках может привести к их разгерметизации (нарушению целостности кордовой конструкции изделия). 2.Рабочее давление в системе транспортного средства может достигать 9 кг/см2 что не является критичным показателем для эксплуатации установленного пневмооборудования.3.При проведении технического обслуживания с использованием автомобильного подъёмника необходимо накачать пневмоэлементы до состояния максимального завышения (давление не менее 4 бар);4.Не превышайте грузовые характеристики рекомендованные изготовителем транспортного средства. Назначение пневматической подвески вспомогательного типа - разгрузка рессорного пакета и защита его от деформации.5.Периодическая мойка пневмоэлементов значительно продлевает срок службы пневмосистемы.6.Периодичность планового осмотра пневмоподвески равна периодичности проведения планового ТО транспортного средства.

Применимость: Starex / Grand Starex / H1; 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018
