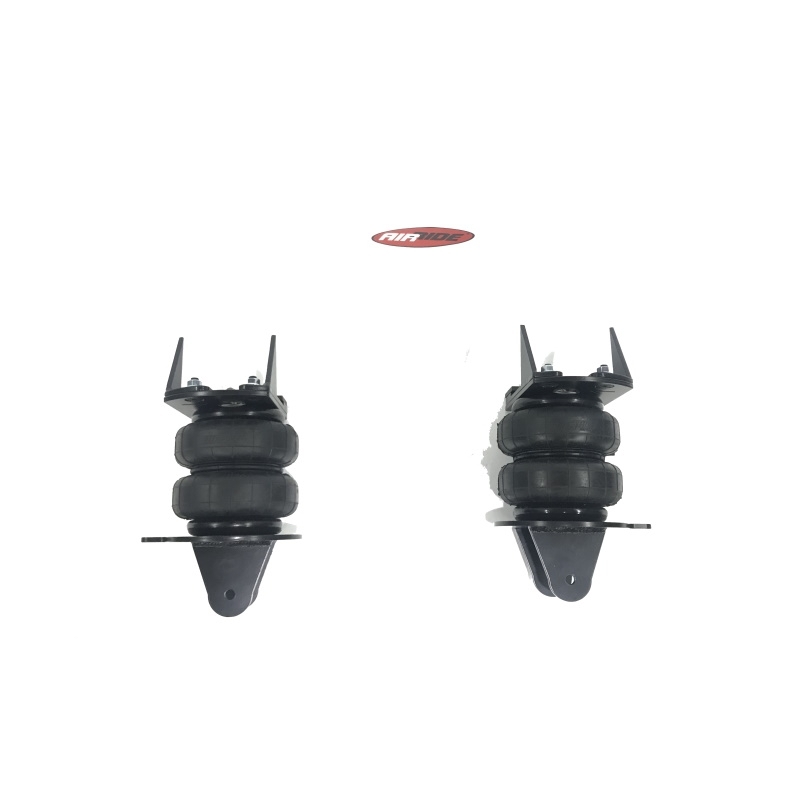

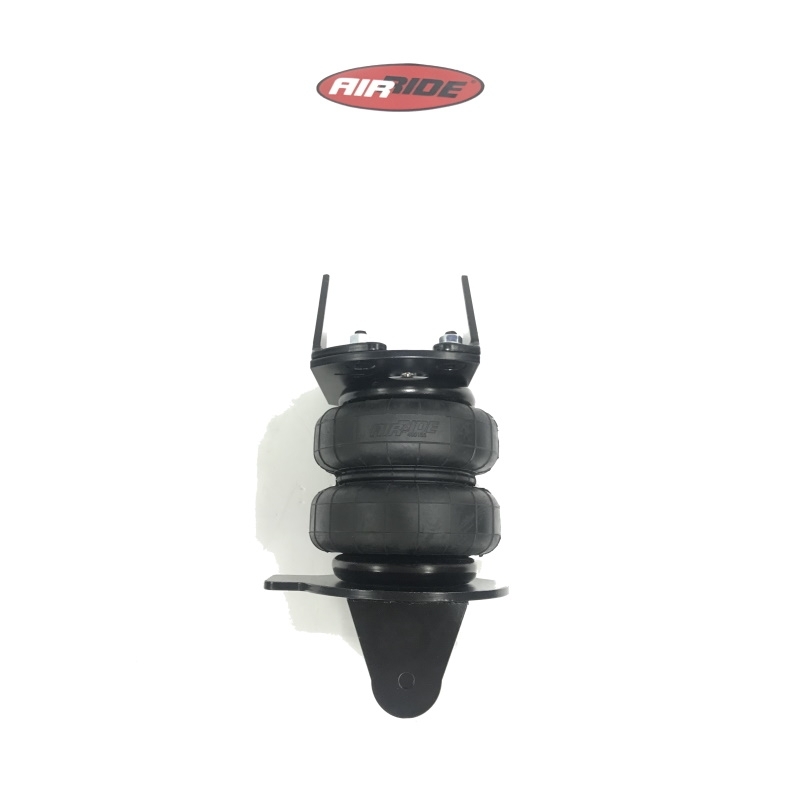

Усиленная пневмоподвеска Hyundai HD 62-78, передняя ось

Пневмоподвеска передней оси для Hyundai HD 62-78 разработана для сохранения утрачиваемых грузовых характеристик рессорного пакета автомобиля и создания дополнительного комфорта передвижения по дорогам среднего качества. Пневматическая подвеска передней оси создана в первую очередь для поглащения ударов по кузову. В данном комплекте применен новый пневматический элемент с внутренним буфером. Устанавливая пневмоподвеску ПКФ Пневматик-А (Эйр-Райд), вы сокращаете расходы на обслуживание подвески передней оси автомобиля. Также пневмоподвеска служит дополнительным стабилизатором поперечной устойчивости с возможностью ручной регулировки, исключающей боковые качения и крены (при разделении управления на 2 контура). Оборудование разработано с учетом возможности для самостоятельной установки и исключает доработки штатных узлов автомобиля. Уникальность конструкции пневмоподвески также заключается в сохранении штатного отбойника, что предотвращает уничтожение пневмоэлемента при передвижении на минимальном давлении или его отсутствии в момент разгерметизации пневмосистемы подвески. Пример установленного оборудования пневмоподвески можно посмотреть здесь

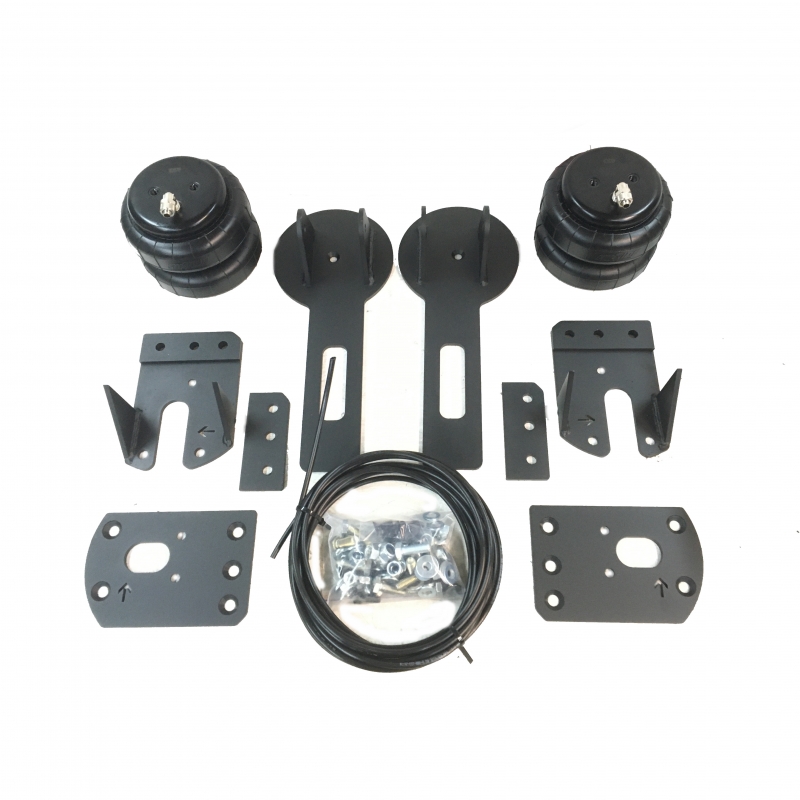

№ п/п Наименование Кол-во 1.         Нижнее крепление пневмоэлемента (правое/левое) 129021/20; 129021/21 2 2.         Пневмоэлемент Air-Ride 400165 2 3.         Верхнее крепление пневмоэлемента 129021/22 2 4.         Пневмомагистраль Д6 8 5.         Гофра Д10 2 6.         Фумлента (исключена из состава) 1 7.         Гайка дистанционная 2 8.         Шайба м10 10 9.         Трубка дистанционная 2 10.     Болт М10*110 2 11.     Винт крепления пневмоэлемента 933 3/8-3/4 6 12.     Болт 933 М10*30 2 13.     Гайка самоконтрящаяся 2 14.     Шайба кузовная М*10 2 15.     Фитинг Г-образный 1/4-6/4  (установлен на предприятии) 2 16.     Фитинг тройник 1 17.     Футорка 1/2-1/4    (Может отсутствовать в зависимости от пневмоэлемента) 2 18.     Ниппель подкачки 1 {tab Инструкция} Установка пневмоэлементов:   Подготовка к установке комплекта: •Прежде чем устанавливать комплект, необходимо убедиться в наличии достаточного свободного пространства между рамой и мостом в месте установки комплекта. •Обычно дополнительные компоненты без проблем устанавливаются на указанные места, но в редких случаях возможны помехи от установленных дополнительных деталей.•Необходимо бережно относиться к деталям автомобиля, таким как, тормозные трубки, шланги, электрические кабели. Неаккуратная установка комплекта может привести к выходу из строя важных деталей автомобиля. Установка пневмоэлементов: 1.Вкрутите в пневмоэлементы фитинги используя фумленту;Проверьте на утечку используя пневмомагистраль и ниппель подкачки.2.Прикрутите нижнее крепление к пневмоэлементам используя крепёж;3.Для удобства монтажа поддонкратьте раму в районе передних рессор.4.Для установки верхнего крепления необходимо для начала завести закладную гайку.5.Установите верхнее крепление в соответствующее углубление в подрамнике и зафиксируйте болтом и заведённой дистанционной гайкой;6.Нижнее крепление с пневмоэлементами устанавливаем на балку и прикручиваем пневмоэлемент к верхнему креплению крепежом;7.Закрепляем нижнее крепление на балке с помощью крепежа;8.Подключите пневмолинии к фитингам установленные на пневмоэлементах и объедините их тройником; В случае с 2-х контурным питанием плевмоэлементов, объединение не требуется.9.Установите ниппель подкачки в удобном для подкачки месте на борту и протяните к нему пневмомагистраль от тройника. При использовании системы управления, ниппель подкачки работает как аварийный вариант подкачки пневмоэлементов. Протяжка пневмолиний: Выберите место на автомобиле для установки ниппеля (если вы не устанавливаете систему подготовки воздуха). Расположение возможно в бампере или в кузове автомобиля. Просверлите отверстие 10мм и установите в него ниппель. Протяните пневмолинию от ниппеля к пневмоэлементам, используя пластиковые стяжки. Для разветвления линии используйте Т-образный фитинг. Не закрепляйте пневмолинию на тормозных трубках – это может привести к их повреждению! Рекомендации по эксплуатации: 1.Движение транспортного средства с давлением менее 1,5 бар – категорически запрещено!;2.Рабочее давление в системе может достигать 9 бар (штатный компрессор);3.При проведении технического обслуживания с использованием автомобильного подъёмника необходимо накачать пневмоэлементы до состояния максимального завышения (давление не менее 4 бар);4.Не превышайте грузовые характеристики рекомендованные изготовителем транспортного средства;5.Периодическая мойка пневмоэлементов значительно продлевает срок службы пневмосистемы.6.Соблюдайте регламент ТО установленной пневмосистемы согласно прилагаемой инструкции по эксплуатации. Применимость: HD 62-78; 2017, 2018, 2019, 2020
