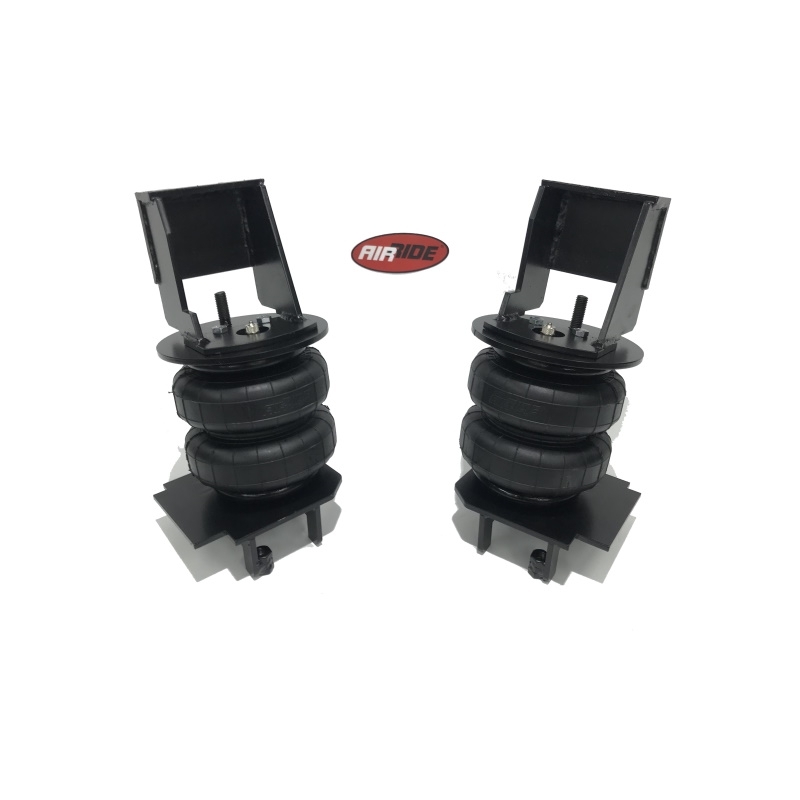

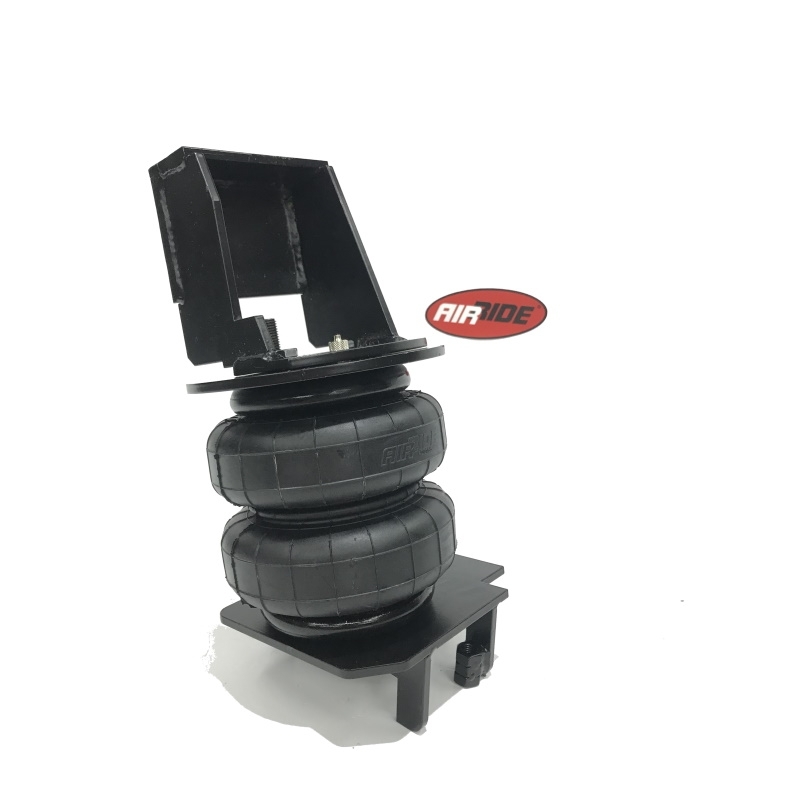

Усиленная пневмоподвеска ISUZU ELF 3.5; 5.5 (NMR), задняя ось

Пневмоподвеска на ISUZU ELF 3.5; 5.5 (NMR) разработана для сохранения утрачиваемых грузовых характеристик автомобиля, при установке в автомобиль тяжелого оборудования. Пневмоподвеска защищает рессорный пакет от проседания и служит регулировкой не только высоты заднего свеса автомобиля, но и комфортных характеристик работы подвески задней оси. В данном комплекте применен новый пневматический элемент с внутренним буфером. Устанавливая пневмоподвеску ПКФ Пневматик-А (Эйр-Райд), вы сокращаете расходы на обслуживание подвески передней оси автомобиля. Также пневмоподвеска служит дополнительным стабилизатором поперечной устойчивости с возможностью ручной регулировки, исключающей боковые качения и крены (при разделении управления на 2 контура). Оборудование разработано с учетом возможности для самостоятельной установки и исключает доработки штатных узлов автомобиля. Пример установки пневмоподвески на Isizu можно посмотреть здесь.

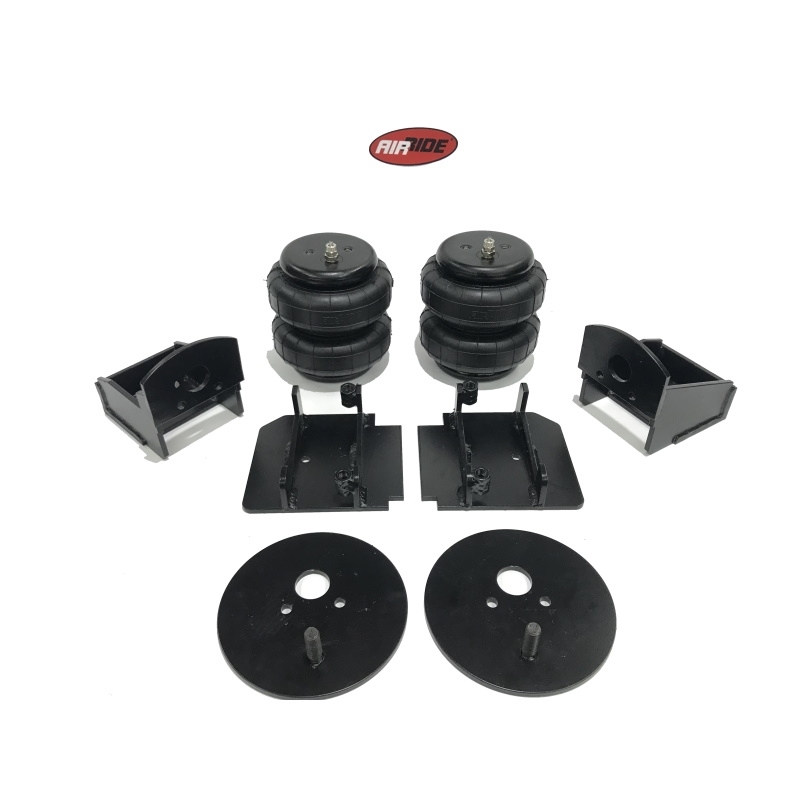

  № п/п Наименование Кол-во 1.         Верхнее крепление внутренний рамный усилитель 131040/20 2 2.         Верхний кронштейн крепления пневмоэлемента 131040/22 2 3.         Нижнее крепление пневмоэлементов 131030/24 2 4.         Пневмоэлементы Ø 165 Air-Ride 400165 2 5.         Пластина стяжная нижнего кронштейна 131040/26 2 6.         Болт М10 крепления нижнего кронштейна 4 7.         Шайба D10 к болтам (6) 4 8.         Шайба кузовная D10 к кронштейну (2) 2 9.         Гайка самоконтр. М10 к кронштейну (2) 2 10.     Ниппель подкачки 1 11.     Комплект крепежа пневмоэлементов 1 12.     Фитинг тройник 1 13.     Инструкция пользователя (сервисная книжка) 1 14.     Стяжки 10шт, гофра 2м., магистраль 8м. (комплект) 1 15.     Инструкция по монтажу оборудования 1 {tab Инструкция} Установка пневмоэлементов: Пошаговое руководство по монтажу осевой части оборудования: 1.Демонтируйте штатные отбойники.2.Прикрутите к пневмоэлементу верхний блин и нижнее крепление. 3.Установите собранный пневмоэлемент на мост соблюдая уклон чулка и закрепите его длинными болтами и стяжной пластиной на чулке.4.Верхний блин закрепляем на месте штатного отбойника. Устанавливаем укосину-вкладку в раму на верхний блин и закрепляем теми же болтами которыми ранее закрепили пневмоэлемент.5.Подключите пневмолинии к фитингам, установленным на пневмоэлементах и объедините их тройником ; * - В случае с 2-х контурным питанием плевмоэлементов, объединение не требуется;* - Система управления поставляется отдельно от осевого комплекта. Протяжка пневмолиний: Выберите место на автомобиле для установки ниппеля подкачки (вариант комплектации без системы управления). Расположение возможно в бампере или в кузове автомобиля. Просверлите отверстие 10мм и установите в него ниппель. Протяните пневмолинию от ниппеля к пневмоэлементам, используя пластиковые стяжки. Для разветвления линии используйте Т-образный фитинг (входит в комплектацию). Проверка установленного оборудования на герметичность: Для инспекции оборудования потребуется мыльный раствор воды в емкости и кисть для обмазки мыльным раствором резьбовых соединений системы. •Накачайте максимальное давление в пневмоэлементы (не менее 8кг/см2). Проверочное давление не должно измениться в течение одного часа. В случае падения давления:•Обмазать все доступные резьбовые соединения и сам пневмоэлемент. В случае обнаружения утечки воздуха, резьбовое соединение необходимо пересобрать. Если обнаружилась микропора на самом пневмоэлементе, его необходимо заменить на новый.•Допускается падение давления воздуха в системе (контуре) на 1,5кг/см2 за 48 часов.•Не допускайте длительную эксплуатацию пневматической подвески с давлением в пневмоэлементах менее 1,5кг/см2. Соблюдайте правила эксплуатации пневматической подвески Рекомендации по эксплуатации: 1.Движение транспортного средства с давлением менее 1,5кг/см2 – категорически запрещено!;2.Рабочее давление в системе может достигать 9 кг/см2 (штатный компрессор или компрессорная система Air-Ride);3.При проведении технического обслуживания с использованием автомобильного подъёмника необходимо накачать пневмоэлементы до состояния максимального завышения (давление не менее 4 бар);4.Не превышайте грузовые характеристики рекомендованные изготовителем транспортного средства;5.Периодическая мойка пневмоэлементов значительно продлевает срок службы пневмосистемы.6.Соблюдайте регламент ТО установленной пневмосистемы согласно прилагаемой инструкции по эксплуатации.

Применимость: NM; 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020
