Усиленная пневмоподвеска ГАЗ Валдай, Валдай Next, задняя ось

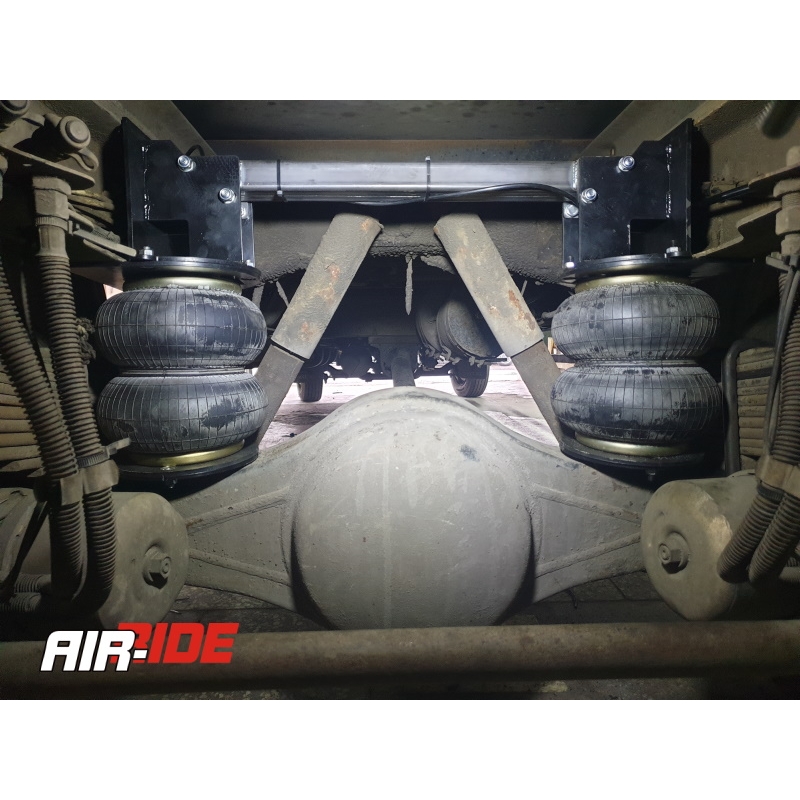

Пневмоподвеска ГАЗ Валдай, Валдай Next задняя ось разработана для сохранения утрачиваемых грузовых характеристик автомобиля, при установке на шасси товарных будок и удлинения рамы. Пневмоподвеска защищает рессорный пакет от проседания и служит регулировкой не только высоты заднего свеса автомобиля, но и комфортных характеристик работы подвески задней оси. В данном комплекте применен новый пневматический элемент с внутренним буфером. Устанавливая пневмоподвеску ПКФ Пневматик-А (Эйр-Райд), вы сокращаете расходы на обслуживание подвески передней оси автомобиля. Также пневмоподвеска служит дополнительным стабилизатором поперечной устойчивости с возможностью ручной регулировки, исключающей боковые качения и крены (при разделении управления на 2 контура). Оборудование разработано с учетом возможности для самостоятельной установки и исключает доработки штатных узлов автомобилей. Новая модификация комплекта пневмоподвески создана в замен предыдущей версии внешнего размещения. Ее преимущества - увеличение грузоподъемных характеристик и сохранение штатного отбойника. Пример установленного оборудования пневмоподвески можно посмотреть здесьПневмоподвеска ГАЗ Валдай, задняя осьУсиленная пневмоподвеска ГАЗ Валдай.

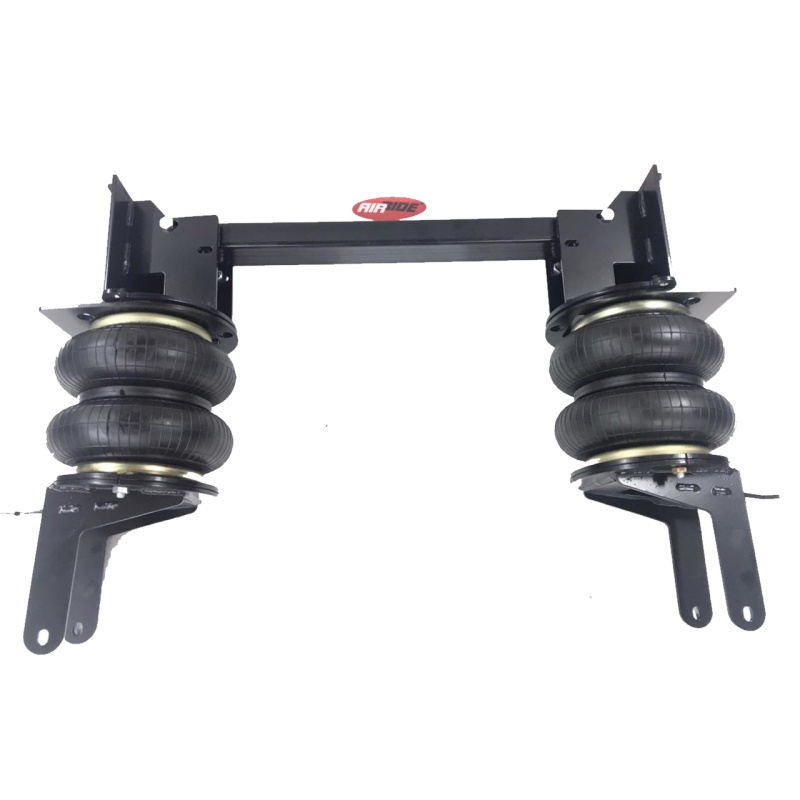

№ п/п Наименование Кол-во 1 Нижнее крепление Правое/Левое 2 2 Пневмоэлемент Ø 225 Air-Ride 400225 1 3 Пневмоэлемент Ø 225 Air-Ride 400225 1 5 Упоры в раму левый/правый 2 6 В4тулка дистанционная 2 7 Шпилька м10 (может быть заменена на болт 933 10*150) 2 8 Пневмомагистраль Д6 8 9 Гофра Д10 2 10 Фумлента 1 11 Верхнее крепление 2 12 Стяжки 10 13 Болт крепления пневмоэлементов 6 14 Винт потайной М10*30 8 15 Болт крепления упора в раму М8*40 2 16 Шайба М10 8 17 Шайба кузовная М8 4 18 Шайба кузовная М10 2 19 Гайка  фланцем М8 2 20 Гайка колпачковая  (отсутствует при изменении в пункте 7) 2 21 Гайка самоконтр. М10 2 22 Гайка  фланцем М10 8 23 Фитинг тройник 1 24 Фитинг пневмоэлемента 1/2*6  (смонтирован на пневмоэлементе при производстве) 2 25 Ниппель подкачки 1 {tab Инструкция} Установка пневмоэлементов: 1. Вкрутите в пневмоэлементы фитинги;2. Прикрутите нижнее крепление к пневмоэлементам используя крепёж;3. Демонтируйте штатные отбойники;4. Устанавливаем пневмоэлементы с нижним креплением на мост и фиксируем их с помощью крепёжа;5. Фиксируем верхнее крепление на раму, используя штатные отверстия от демонтированного отбойника и крепёж;6. Присоедините пневмоэлементы к верхнему креплению используя крепёж;7. Установите упор на раме с верхнем креплении пневмоэлемента используя крепёж;8. Подключите пневмолинии к фитингам установленные на пневмоэлементах и объедините их тройником; 9. В случае с 2-х контурным питанием плевмоэлементов, объединение не требуется.10.Если активация будет осуществляться от бортовой пневмосистемы подсоедините пневмоэлементы к комплектам систем управления «1-2 PS» * - Система управления поставляется отдельно от осевого комплекта. Протяжка пневмолиний: Выберите место на автомобиле для установки ниппеля (если вы не устанавливаете систему подготовки воздуха). Расположение возможно в бампере или в кузове автомобиля. Просверлите отверстие 10мм и установите в него ниппель. Протяните пневмолинию от ниппеля к пневмоэлементам, используя пластиковые стяжки. Для разветвления линии используйте Т-образный фитинг. Не закрепляйте пневмолинию на тормозных трубках – это может привести к их повреждению! Рекомендации по эксплуатации изделия и меры предосторожности: 1. Движение транспортного средства с давлением в пневмоподвеске менее 1,5 кг/см2 – категорически запрещено! Не соблюдение параметра минимального давления в пневмоподушках может привести к их разгерметизации (нарушению целостности кордовой конструкции изделия). 2. Рабочее давление в системе транспортного средства может достигать 9 кг/см2 что не является критичным показателем для эксплуатации установленного пневмооборудования.3. При проведении технического обслуживания с использованием автомобильного подъёмника необходимо накачать пневмоэлементы до состояния максимального завышения (давление не менее 4 бар);4. Не превышайте грузовые характеристики рекомендованные изготовителем транспортного средства. Назначение пневматической подвески вспомогательного типа - разгрузка рессорного пакета и защита его от деформации.5. Периодическая мойка пневмоэлементов значительно продлевает срок службы пневмосистемы.6. Периодичность планового осмотра пневмоподвески равна периодичности проведения планового ТО транспортного средства. Применимость: ГАЗ Валдай, Валдай Next; 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022
