Усиленная пневмоподвеска Renault Master X70 (переднеприводная модификация) , задняя ось

Пневмоподвеска Renault Master II, X70 FWD передний привод, разработана для сохранения утрачиваемых грузовых характеристик автомобиля, при установке в автомобиль тяжелого оборудования. Пневмоподвеска защищает рессорный пакет от проседания и служит регулировкой не только высоты заднего свеса автомобиля, но и комфортных характеристик работы подвески задней оси. В данном комплекте применен новый пневматический элемент с внутренним буфером. Устанавливая пневмоподвеску от производственной компании Эйр-Райд, вы значительно сократите расходы на обслуживание подвески задней оси своего автомобиля. Также данная пневмоподвеска может служить дополнительным стабилизатором поперечной устойчивости с возможностью ручной регулировки, исключающей боковые качения и крены (при разделении управления на 2 контура). Оборудование пневмоподвески разработано с учетом возможности для самостоятельной установки и исключает какие-либо доработки штатных узлов автомобиля. Пневмоподвеска также может быть установлена на следующие автомобили: Opel Movano X70 (Опель Мовано); Nissan Interstar X70 (Ниссан Интерстар) Примеры установленного оборудования можно посмотреть здесь.

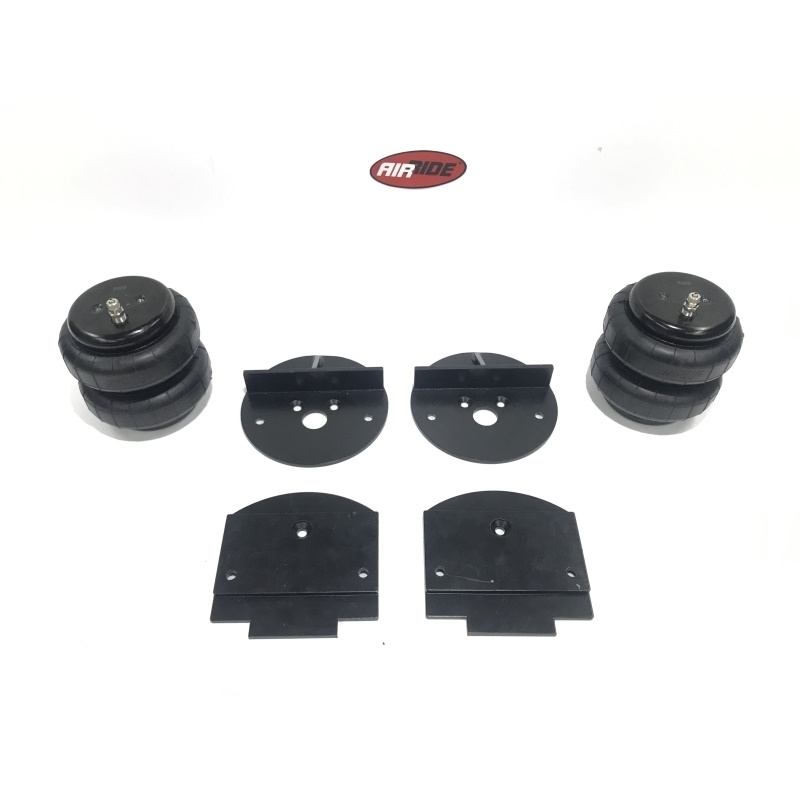

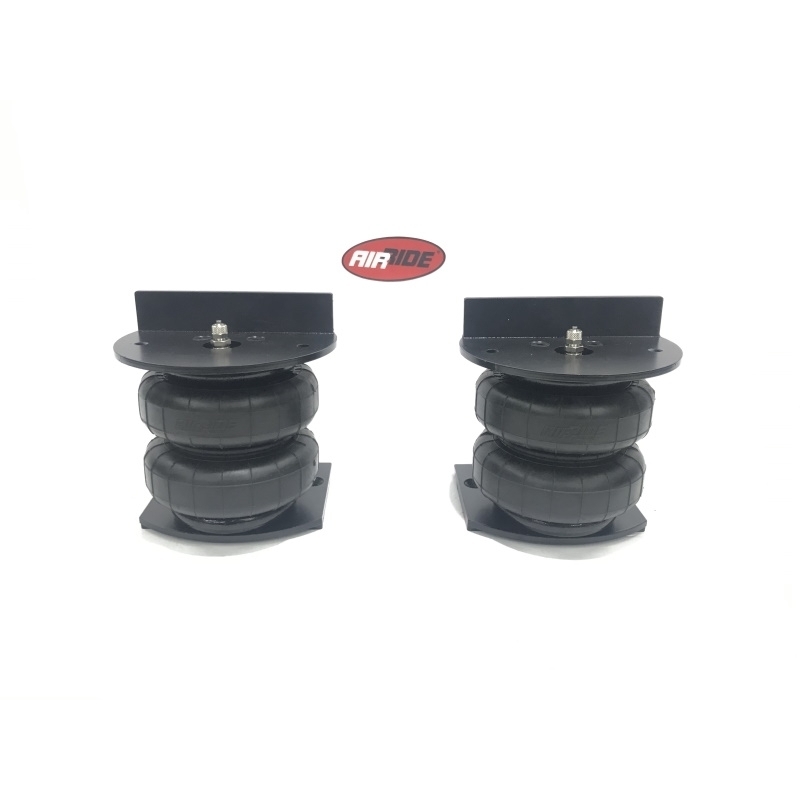

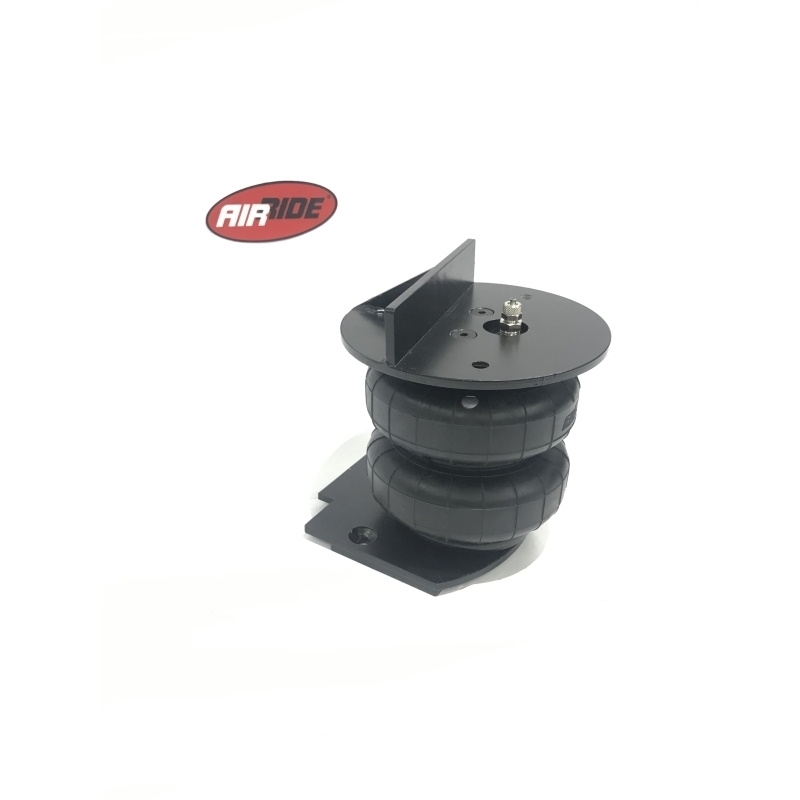

  № п/п Наименование Кол-во  Пневматическая подушка Ø 165 Air-Ride 400165 2  Верхний кронштейн пневмоэлемента 152040/20 2  Нижний кронштейн пневмоэлемента 152040/22 2  Скоба-обхват балки нижнего кронштейна крепления пневмоэлемента 152040/24 2  Болт М8х20 DIN 7991 крепления пневмоэлемента к нижнему кронштейну (2) 4  Болт М8х20 DIN 912 крепления пневмоэлемента к верхнему кронштейну (3) 2  Винт М10х30 DIN 7991 4  Винт М10х40 DIN 7991 4  Винт М10х25 DIN 7991 4  Шайба М10 DIN 9021 4  Магистраль пневматическая D6 (m) 8  Фитинг тройник D6 1  Фитинг ниппель 1  стяжки 10  Гофра D6 (m) 2  Инструкция по монтажу оборудования 1 {tab Инструкция} Установка пневмоэлементов: Пошаговая инструкция по монтажу оборудования (осевая часть) •Очистите от грязи места установки кронштейнов крепления пневматических элементов;•Демонтируйте штатные отбойники;•Установите верхние кронштейны на раму / лонжерон и зафиксируйте их с помощью потайных болтов на штатное резьбовое отверстие крепления отбойника;•Установите нижние кронштейны на пневматические элементы и зафиксируйте их с помощью потайных болтов;•Зафиксируйте пневматические элементы на нижних кронштейнах используя болты и подключите пневматические линии к фитингам питания;•Установите нижние кронштейны на мост и зафиксируйте их кронштейнами-обхватами моста используя болты и самоконтрящиеся гайки;•Объедините питающие магистрали пневмоэлементов с помощью тройника и установите ниппель. Подайте воздух в пневмоэлементы для удобства соединения кронштейна с кронштейном предварительно спозиционировав соосность всех крепежных отверстий;•Зафиксируйте кронштейны и между собой с помощью прилагаемого крепежа и Положение болта резьбой вниз;•Протяните доступный крепеж и исключите излишнее провисание / натяжение пневматических магистралей, фиксируя их на неподвижные элементы подвески с помощью стяжек; •Внимательно осмотрите установленное оборудование на предмет вероятных препятствий работе пневматических элементов. Минимальное расстояние от подушки до элементов подвески – 10мм. Оборудование готово к эксплуатации; Проверка установленного оборудования на герметичность: Для инспекции оборудования потребуется мыльный раствор воды в емкости и кисть для обмазки мыльным раствором резьбовых соединений системы. •Накачайте максимальное давление в пневмоэлементы (не менее 8кг/см2). Проверочное давление не должно измениться в течение одного часа. В случае падения давления:•Обмазать все доступные резьбовые соединения и сам пневмоэлемент. В случае обнаружения утечки воздуха, резьбовое соединение необходимо пересобрать. Если обнаружилась микропора на самом пневмоэлементе, его необходимо заменить на новый.•Допускается падение давления воздуха в системе (контуре) на 1,5кг/см2 за 48 часов.•Не допускайте длительную эксплуатацию пневматической подвески с давлением в пневмоэлементах менее 1,5кг/см2. Соблюдайте правила эксплуатации пневматической подвески.

Применимость: Interstar (X70);Movano X70;Master II, X70; 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010
