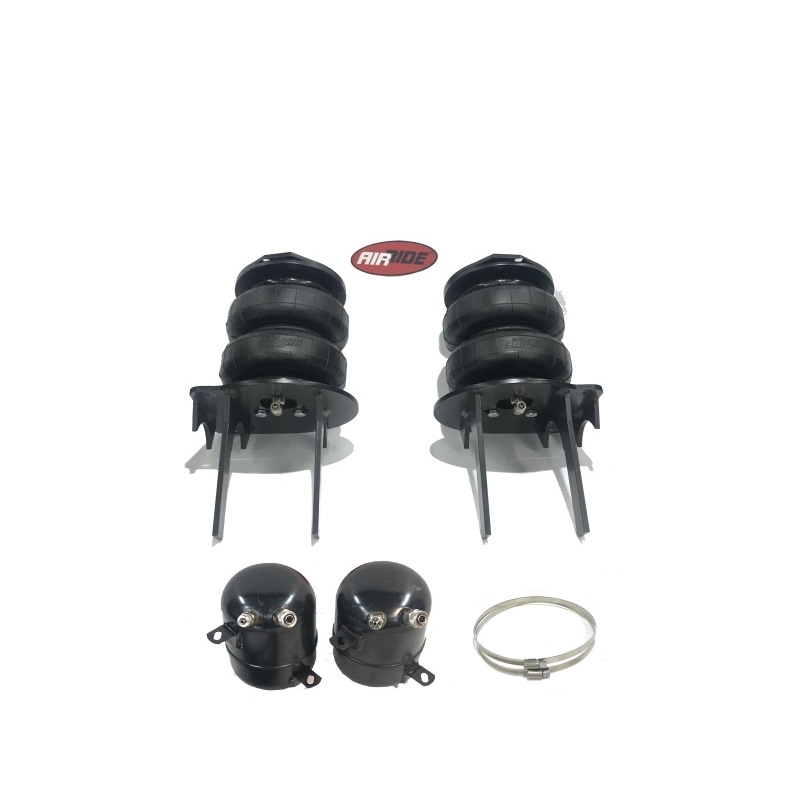

Усиленная пневмоподвеска Toyota Hiace H200, задняя ось с системой комфорт

Пневмоподвеска Air-Ride задней оси с системой комфортдля Toyota Hiace H200 разработана компанией Пневматик-А (Air-Ride) для исключения проседания рессорного пакета задней оси при загрузке, регулировки клиренса заднего свеса и расширенной регулировки характеристик комфорта работы рессорной подвески при движении без груза. Установить осевой комплект возможно самостоятельно. Применяемые в пневмокомплекте подушки тип сильфон обладают повышенной надежностью и требуют незначительного давления для поднятия груза. Для обеспечения подъема груза до 1,2 тонн, распределенного на задней оси потребуется не более 6кг/см2. Все комплекты пневмоподвесок и систем управления прошли сертификацию и имеют документацию для самостоятельной установки. Производитель оставляет за собой право вносить не значительные изменения в компоновки и конструкции систем пневмоподвесок без предварительного уведомления. Указанные характеристики представленного оборудования носят информационный характер и могут отличаться от реальных в зависимости от условий эксплуатации и факторов окружающей среды.  - Оборудование разработано с учетом возможности самостоятельной установки и исключает доработки штатных узлов автомобилей.- Блок управления пневматической подвеской поставляется в собранном виде в монтажном коробе. Пример установленного оборудования можно посмотреть здесь.

  № п/п Наименование Кол-во 1.         Пневматическая подушка Ø 165 Air-Ride 400165 2 2.         Нижнее крепление  пневмоэлемента 162020/20 2 3.         Верхний блин пневмоэлемента 162020/22 2 4.         Верхнее крепление пневмоэлемента 162020/24 2 5.         Обхват моста 162020/26 2 6.         Пневмомагистраль Д6 8 7.         Гофра Д10 2 8.         Фумлента (не поставляется) 1 9.         Стяжки 10 10.     Винт 912 8*25 4 11.     Винт 7991 8*25 4 12.     Винт 7991 10*25 4 13.     Винт 7991 10*40 4 14.     Винт 7991 8*20 2 15.     Шайба кузовная М10 8 16.     Шайба кузовная М8 4 17.     Гайка с фланцем М10 8 18.     Фитинг тройник 1 19.     Ниппель подкачки 1 20.     Фитинг Г-образный 1/4-6/4 (установлены на подушках) 2 {tab Инструкция} Установка пневмоэлементов: 1.Снимите штатные отбойники и прикрутите на их место верхнее крепление пневмоэлемента используя крепёж;2.Открурите кронштейны тормозных трубок в районе рессорного пакета, это необходимо для установки нижнего крепления пневмоэлемента, в последствии кронштейн закрепляется. 3.Соберите пневмоэлементы с верхними и нижними креплениями используя крепёж;4.Устанавливаем пневмоэлемент с креплениями на место демонтированного отбойника и над стремянками; 5.Верхний блин крепится к верхнему креплению на раме с помощью крепежа. Нижнее крепление пневмоэлемента закрепляется с помощью обхватов моста и крепежа;6.Подключите пневмолинии к фитингам установленные на пневмоэлементах и объедините их тройником; В случае с 2-х контурным питанием плевмоэлементов, объединение не требуется;7.Установите ниппель подкачки в удобном для подкачки месте на борту и протяните к нему пневмомагистраль от тройника. При использовании системы управления, ниппель подкачки работает как аварийный вариант подкачки пневмоэлементов. Протяжка пневмолиний: Выберите место на автомобиле для установки ниппеля (если вы не устанавливаете систему подготовки воздуха). Расположение возможно в бампере или в кузове автомобиля. Просверлите отверстие 10мм и установите в него ниппель. Протяните пневмолинию от ниппеля к пневмоэлементам, используя пластиковые стяжки. Для разветвления линии используйте Т-образный фитинг. Не закрепляйте пневмолинию на тормозных трубках – это может привести к их повреждению! Рекомендации по эксплуатации изделия и меры предосторожности: 1.Движение транспортного средства с давлением в пневмоподвеске менее 1,5 кг/см2 – категорически запрещено! Не соблюдение параметра минимального давления в пневмоподушках может привести к их разгерметизации (нарушению целостности кордовой конструкции изделия). 2.Рабочее давление в системе транспортного средства может достигать 9 кг/см2 что не является критичным показателем для эксплуатации установленного пневмооборудования.3.При проведении технического обслуживания с использованием автомобильного подъёмника необходимо накачать пневмоэлементы до состояния максимального завышения (давление не менее 4 бар);4.Не превышайте грузовые характеристики рекомендованные изготовителем транспортного средства. Назначение пневматической подвески вспомогательного типа - разгрузка рессорного пакета и защита его от деформации.5.Периодическая мойка пневмоэлементов значительно продлевает срок службы пневмосистемы.6.Соблюдайте регламент ТО установленной пневмосистемы согласно прилагаемой инструкции по эксплуатации.

Применимость: Hiace; 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020
