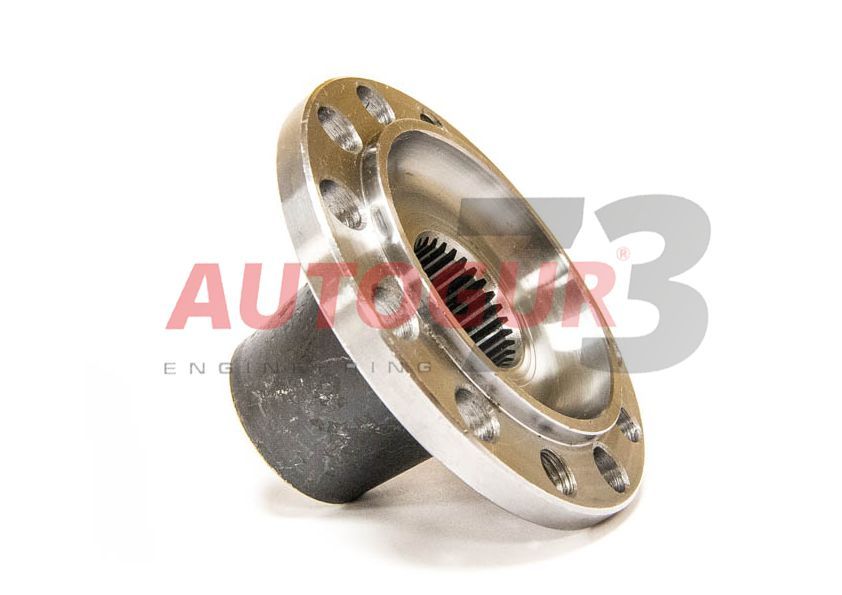

Фланец ступицы колеса AUTOGUR73 УАЗ задний/передний мост (мелкий шлиц)

Применяемость

Устанавливается как на переднюю ступицу колеса на ШРУСа, так и на заднюю ступицу колеса на полуоси с мелким шлицом.

Назначение

Фланец - это деталь круглой или иной формы с отверстиями для болтов и шпилек, служащая для прочного и герметичного соединения валов и других вращающихся деталей. Фланец предназначен для крепления ведущей ступицы колеса УАЗ к мосту, в целях обеспечения передачи крутящего момента на ступицу колеса через ШРУС или полуось.

Характеристики

1. Размеры, м: 0.10х0.10х0.055;
2. Вес, кг: 1.0;
3. Объем, м3: 0.0006;
4. Материал: сталь.

Преимущество

Эвольвентные шлицевые соединения имеют то же назначение, что и прямобочные, но отличаются только формой боковой поверхности зубьев и впадин. Эвольветные (мелкие) шлицы представляют собой зубья эвольветного профиля, характерезуемые модулем т, числом зубьев г и углом зацепления (угол профиля принят 30 градусов, что обеспечивает получение более толстого основания зуба).

По сравнению с прямобочными шлицами эвольветные обладают следующими преимуществами:

1. Прочностью (способностью передовать большие крутящие моменты, которая вызвана увеличением прочности элементов из-за постепенного утолщения зубьев к основанию, отсутствием концентраторов напряжений)

2. Точностью (детали эвольветного соединения самоустанавливаются под нагрузкой и лучше центрируются).

• Модель автомобиля: УАЗ 3151, УАЗ 3159 Барс, УАЗ 452 Буханка, УАЗ 469, УАЗ Карго, УАЗ Патриот, УАЗ Пикап, УАЗ Профи, УАЗ Хантер
• Расположение: задний, левый, передний, правый
• Тип моста: Барс, Гибридный, Редукторный, Спайсер, Тимкен
• Тип шлицевого соединения: мелкий шлиц
