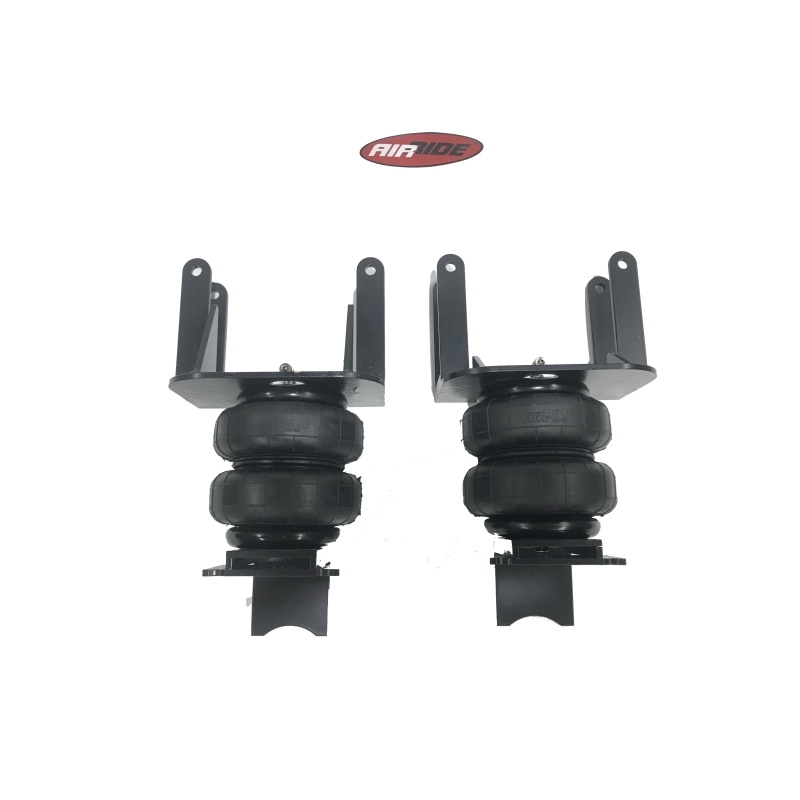

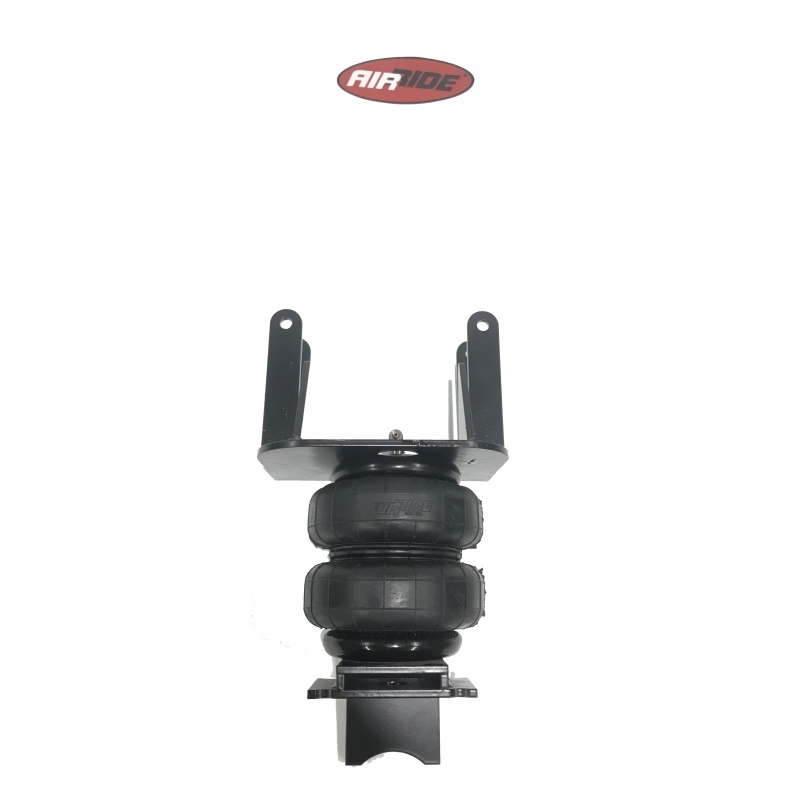

Пневмоподвеска Nissan Navara D40, задняя ось рукава

Пневмоподвеска Air-Ride задней оси для Nissan Navara D40 разработана для исключения проседания рессорного пакета задней оси при загрузке, регулировки клиренса заднего свеса и регулировки характеристик комфорта работы рессорной подвески. Установить осевой комплект возможно самостоятельно. Применяемые в пневмокомплекте подушки тип сильфон обладают повышенной надежностью и требуют незначительного давления для поднятия груза. Для обеспечения подьемна груза до 1,2 тонн, распределенного на задней оси потребуется не более 6кг/см2. Для удобства активации осевого комплекта пневмоподвески достаточно простейших компоновок систем управления на 1 контур Air-Ride 1P 201005 или 2х контурного варианта Air-Ride 2P 202009. Если на автомобиле установлены пневматические межосевые блокировки или вам необходимы подкачка колес или пневматический сигнал, рекомендуем обратить внимание на ресиверные компоновки систем управления. Все комплекты пневмоподвесок и систем управления прошли сертификацию и имеют документацию для самостоятельной установки. Для увеличения характеристик комфорта работы подвески задней оси с установленной пневмоподвеской рекомендуем приобретение специальной системы. Производитель оставляет за собой право вносить не значительные изменения в компоновки и конструкции систем пневмоподвесок без предварительного уведомления. Указанные характеристики представленного оборудования носят информационный характер и могут отличаться от реальных в зависимости от условий эксплуатации и факторов окружающей среды.  Пример установленного оборудования можно посмотреть здесь.

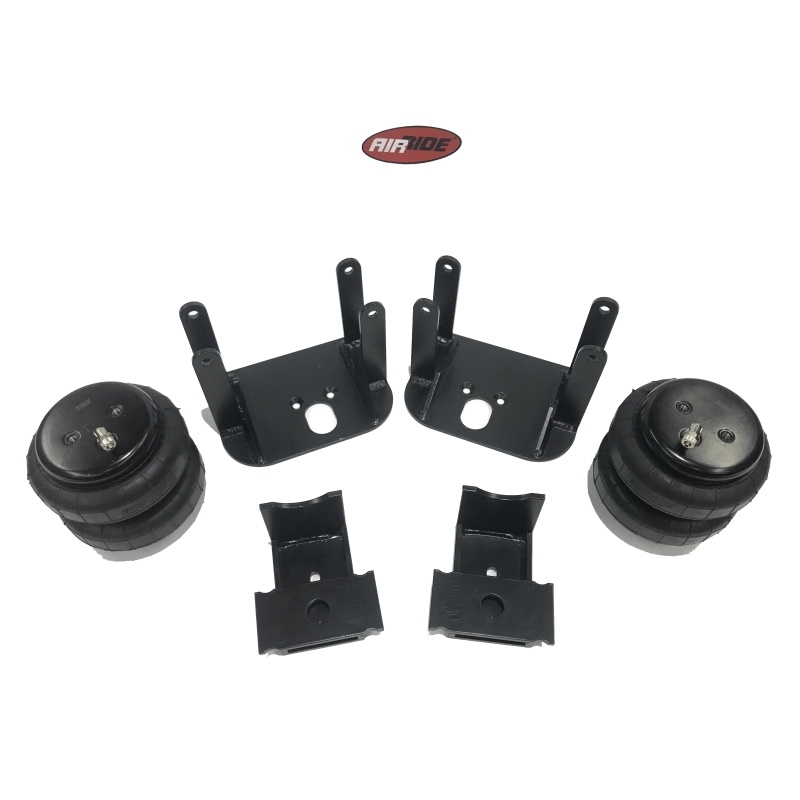

  № п/п Наименование Кол-во 1.         Верхний кронштейн фиксации на раму 144010/20 2 2.         Нижний кронштейн пол стремянки 144010/22 2 3.         Пневмоэлементы Ø 165 Air-Ride 400165 2 4.         Комплект крепежа пневмоэлементов 1 5.         Шайба М12 8 6.         Болт М10 4 7.          *Фитинг тройник (отсутствует при наличии системы управления) 1 8.          *Ниппель подкачки (отсутствует при наличии системы управления) 1 9.         Гайка самоконтрящаяся М10 4 10.     Гофра (м) 2 11.     Магистраль пневматическая Д6 (м) 8 12.     Стяжки 10 13.     Инструкция по монтажу пневмоподвески 1 14.     Инструкция по эксплуатации пневмоподвески 1 {tab Инструкция} Установка пневмоэлементов: Пошаговая установка оборудования на автомобиль: 1.Зафиксируйте пневмоэлементы на верхних кронштейнах.2.Расслабьте крепеж стремянок рессор, снимите отбойник и установите нижний кронштейн под стремянки. Затяните стремянки.3.Установите верхние кронштейны с пневмоэлементом на раму, зафиксируйте их используя крепеж но не стягивайте.4.Подсоедините пневмомагистрали к пневмоэлементам, объедините их тройником. Установите на объединенную магистраль ниппель и накачайте пневмоэлементы.5.Спозиционируйте накаченные пневмоэлементы с крепежными отверстиями установленных на рессорах нижних кронштейнов и зафиксируйте их с помощью крепежа6.Затяните проушины верхних кронштейнов. * - В случае с 2-х контурным питанием плевмоэлементов, объединение не требуется;* - Система управления поставляется отдельно от осевого комплекта. Проверка установленного оборудования на герметичность: Для инспекции оборудования потребуется мыльный раствор воды в емкости и кисть для обмазки мыльным раствором резьбовых соединений системы. •Накачайте максимальное давление в пневмоэлементы (не менее 8кг/см2). Проверочное давление не должно измениться в течение одного часа. В случае падения давления:•Обмазать все доступные резьбовые соединения и сам пневмоэлемент. В случае обнаружения утечки воздуха, резьбовое соединение необходимо пересобрать. Если обнаружилась микропора на самом пневмоэлементе, его необходимо заменить на новый.•Допускается падение давления воздуха в системе (контуре) на 1,5кг/см2 за 48 часов.•Не допускайте длительную эксплуатацию пневматической подвески с давлением в пневмоэлементах менее 1,5кг/см2. Соблюдайте правила эксплуатации пневматической подвески.

Применимость: Navara; 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015
