Пневмоподвеска Toyota Hilux VIII, задняя ось с системой комфорт

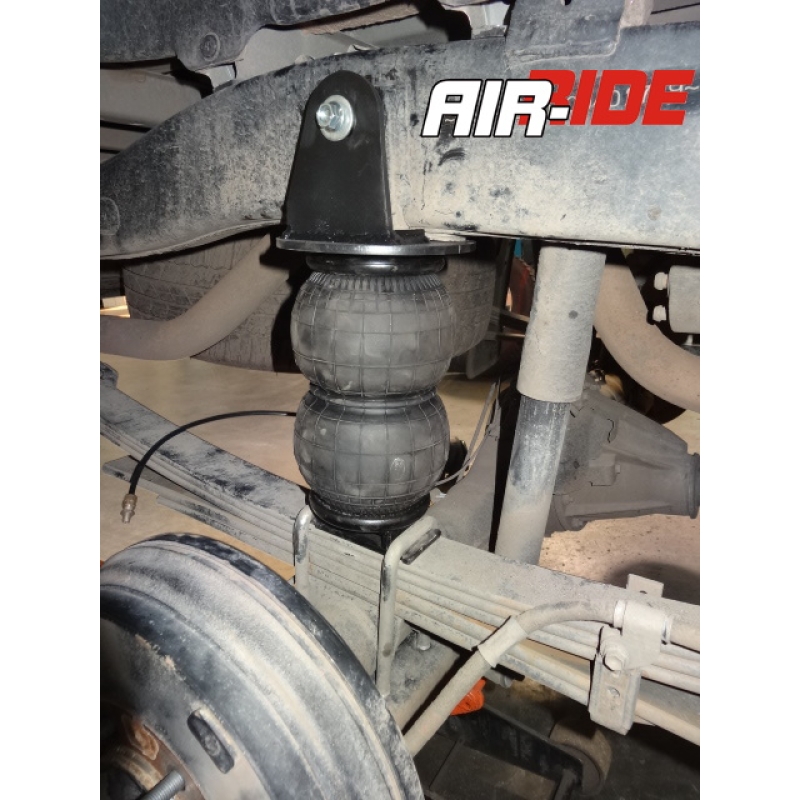

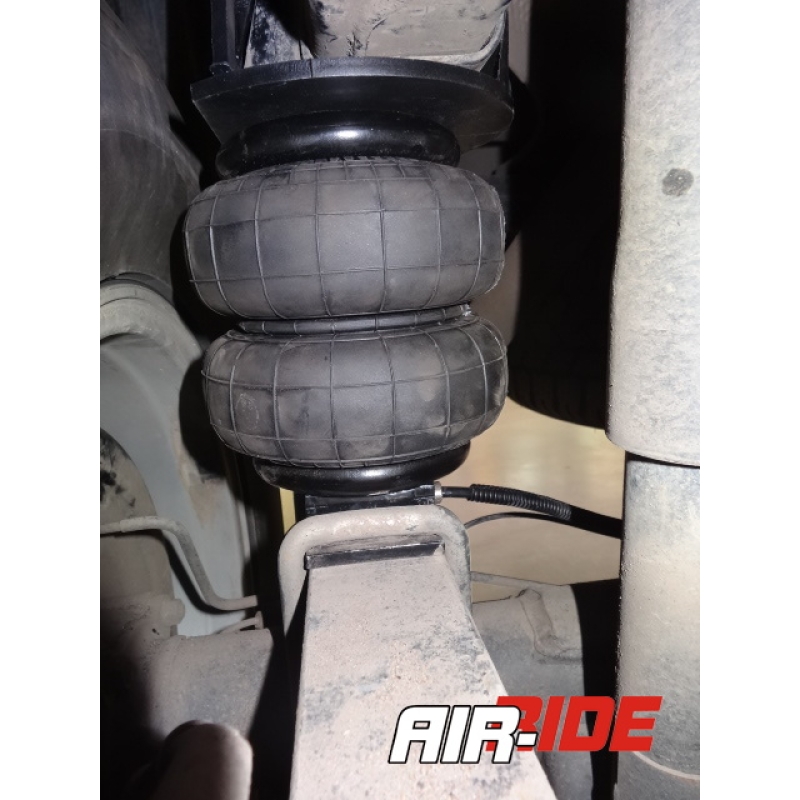

Пневмоподвеска Air-Ride задней оси с системой комфортдля Toyota Hilux VIII разработана компанией Пневматик-А (Air-Ride) для исключения проседания рессорного пакета задней оси при загрузке, регулировки клиренса заднего свеса и расширенной регулировки характеристик комфорта работы рессорной подвески при движении без груза. Установить осевой комплект возможно самостоятельно. Применяемые в пневмокомплекте подушки тип сильфон обладают повышенной надежностью и требуют незначительного давления для поднятия груза. Для обеспечения подъема груза до 1,2 тонн, распределенного на задней оси потребуется не более 6кг/см2. Все комплекты пневмоподвесок и систем управления прошли сертификацию и имеют документацию для самостоятельной установки. Производитель оставляет за собой право вносить не значительные изменения в компоновки и конструкции систем пневмоподвесок без предварительного уведомления. Указанные характеристики представленного оборудования носят информационный характер и могут отличаться от реальных в зависимости от условий эксплуатации и факторов окружающей среды.  Внимание! Данный комплект не подходит на модификацию Toyota Hilux VII выпускаемую с 2006 по 2015г. Примеры установленного оборудования можно посмотреть здесь.

  № п/п Наименование Кол-во 1.         Верхнее крепление пневмоэлемента 162040/20 2 2.         Пневмоэлементы Ø 165 Air-Ride 400165 2 3.         Нижнее крепление  пневмоэлемента 162040/22 2 4.         Пневмомагистраль Д6 8 5.         Гофра Д10 2 6.         Фумлента 1 7.         Шайба М10 4 8.         Шайба кузовная М10 4 9.         Гайка самоконтр. М10 2 10.     Болт крепления пневмоэлемента 7991 3/8-3/4 2 11.     Болт крепления пневмоэлемента 912 3/8-3/4 4 12.     Болт 933 10*130 2 13.     Футорка 1/2 -6/4 2 14.     Фитинг Г-образный 1/4-6/4 2 15.     Фитинг тройник 1 16.     Ниппель подкачки 1 17.     Стяжки 10 {tab Инструкция} Установка пневмоэлементов: 1.Вкрутите в пневмоэлементы фитинги используя фумленту;2.Соберите пневмоэлементы с верхними и нижними креплениями используя крепёж.3.Для удобства монтажа необходимо:4.Устанавливаем пневмоэлемент с креплениями на место демонтированного отбойника на рессорном пакете и закрепляем стремянками; 5.Верхнее крепление крепится с помощью крепежа через технологическое отверстие на раме;6.Подключите пневмолинии к фитингам установленные на пневмоэлементах и объедините их тройником; В случае с 2-х контурным питанием плевмоэлементов, объединение не требуется. •Поднять заднюю ось на домкратах;•Снять задние колёса (Можно делать по очереди правую и левую сторону); •Открутите крепление стремянок рессорного пакета и снимите отбойники, при этом необходимо поддомкратить задний мост;•Снимите пластиковые заглушки с технических отверстий в раме над отбойниками Протяжка пневмолиний: Выберите место на автомобиле для установки ниппеля (если вы не устанавливаете систему подготовки воздуха). Расположение возможно в бампере или в кузове автомобиля. Просверлите отверстие 10мм и установите в него ниппель. Протяните пневмолинию от ниппеля к пневмоэлементам, используя пластиковые стяжки. Для разветвления линии используйте Т-образный фитинг. Не закрепляйте пневмолинию на тормозных трубках – это может привести к их повреждению! Рекомендации по эксплуатации изделия и меры предосторожности: 1.Движение транспортного средства с давлением в пневмоподвеске менее 1,5 кг/см2 – категорически запрещено! Не соблюдение параметра минимального давления в пневмоподушках может привести к их разгерметизации (нарушению целостности кордовой конструкции изделия). 2.Рабочее давление в системе транспортного средства может достигать 9 кг/см2 что не является критичным показателем для эксплуатации установленного пневмооборудования.3.При проведении технического обслуживания с использованием автомобильного подъёмника необходимо накачать пневмоэлементы до состояния максимального завышения (давление не менее 4 бар);4.Не превышайте грузовые характеристики рекомендованные изготовителем транспортного средства. Назначение пневматической подвески вспомогательного типа - разгрузка рессорного пакета и защита его от деформации.5.Периодическая мойка пневмоэлементов значительно продлевает срок службы пневмосистемы.6.Периодичность планового осмотра пневмоподвески равна периодичности проведения планового ТО транспортного средства.

Применимость: Hilux; 2015, 2016, 2017, 2018, 2019, 2020
