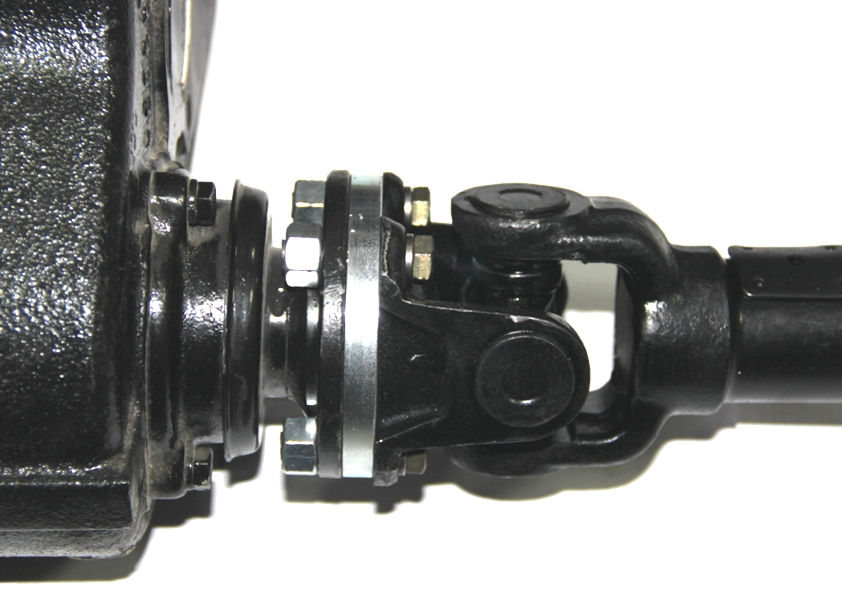

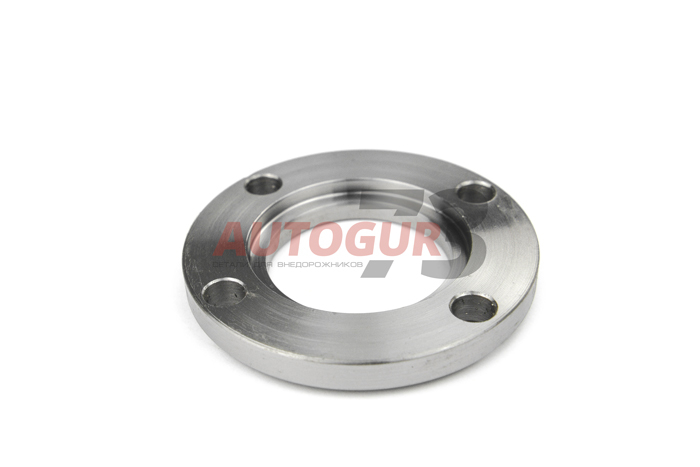

Проставка AUTOGUR73 карданного вала УАЗ 10 мм (к-т)

Применяемость

Данная проставка устанавливается на автомобили УАЗ, ГАЗ, Волга с лифтом подвески на 30-50 мм для уменьшения расстояния выходного вала коробки передач и приемного фланца заднего моста.

Назначение

При лифте подвески проставками, расстояние от выходного вала коробки передач и приёмного фланца заднего моста изменяется, запаса хода шлицев карданного вала не хватает и кардан начинает работать в постоянно вытянутом состоянии. В следствии этого происходит износ шлицевой, появляется вибрация, откручиваются болты фланцев, появляются люфты, разбалансировка, разрушаются конструктивные элементы.

Данная проставка предназначена для компенсации растяжения шлицевой карданного вала после лифта подвески.

Характеристики

1. Габаритные размеры в упаковке, м: 0.20х0.17х0.016;
2. Вес, кг: 0.54;
3. Объем, м3: 0.00054;
4. Материал проставки: сталь марки 45.

Следствием работы кардана на максимальном вылете является:

1. износ шлицевой, при недостаточной и загрязнённой абразивами, смазки;
2. появление вибрации, откручивание болтов;
3. разрушение конструктивных элементов, вызванное повышенной нагрузкой при скручивании, усугубляемом ударами;
4. появление люфтов шлицевого соединения в обоих случаях, как следствие, снижение работоспособности и разбалансировка узла со временем.

В таком случае необходимо заменить карданный вал на новый или компенсировать длину кардана с помощью проставки.

Размер проставки выбирается из расчета того, на сколько поднята подвеска:

1. при лифте 30 - 50 мм, размер проставки 10 мм;
2. при лифте 50 - 70 мм, размер проставки 15 мм;
3. при лифте от 70 - 80 мм, размер проставки 20 мм;
4. при лифте от 80-100 мм, размер проставки 25 мм

Внимание! При увеличении длины карданного вала появляется дисбаланс, поэтому процедура балансировки проводится в обязательном порядке.

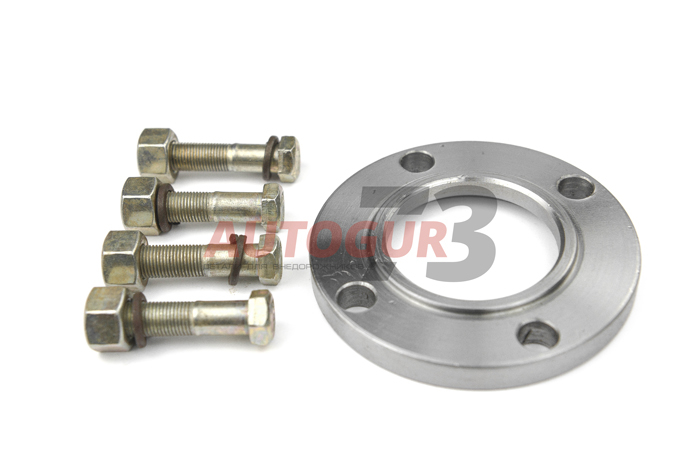

Состав

1. Проставка карданного вала — 1 шт.;
2. Болт (класс прочности 10,9) — 4 шт.;
3. Гайка — 4 шт.;
4. Шайба гроверная - 4 шт.

• Модель автомобиля: Газель 3302, Газель Бизнес, Газель Некст, Газель Фермер, УАЗ 2206, УАЗ 3151, УАЗ 3159 Барс, УАЗ 3303, УАЗ 3306, УАЗ 3741, УАЗ 3909, УАЗ 39094, УАЗ 3962, УАЗ 452 Буханка, УАЗ 469, УАЗ Карго, УАЗ Патриот, УАЗ Пикап, УАЗ Профи, УАЗ Хантер, Волга, Газель 4х4
